Изготовление изогнутых деталей из листового металла – это последовательный процесс, включающий ряд операций. В этой статье вы узнаете о нескольких важных факторах для успешного изготовления изогнутых деталей из листового металла.
Давайте начнем прямо сейчас!
1. Тоннаж
Максимальный тоннаж, который может обработать пресс, зависит от нескольких параметров. Некоторые из этих параметров включают свойства материала и характеристики изгиба.
2. Длина изгиба
Измерение, охватывающее точку между изгибами, соответствует длине изгиба металлической детали. Настройка инструментов вашего оборудования повлияет на её длину изгиба.
3. Радиус изгиба
Процесс изготовления изогнутой детали из листового металла приводит к растяжению внешней части в противопоставлении с сжатием внутренней части. Полученный закругленный угол является радиусом изгиба, который варьируется в зависимости от типа материала, его свойств и используемых инструментов.

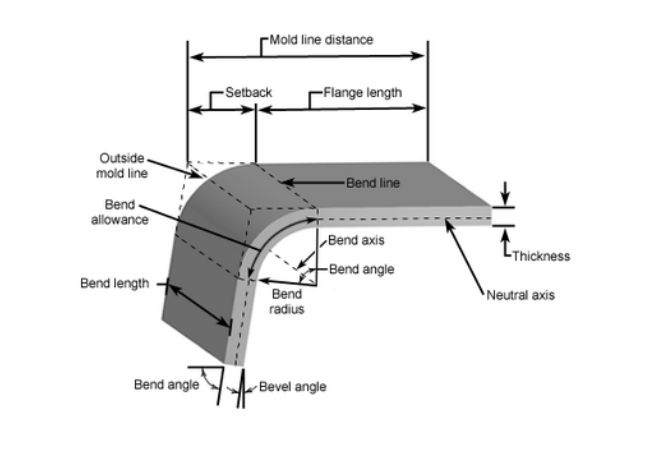

Радиус изгиба
Более подробно::
- Изогнутые детали из листового металла (объем поискового запроса)
- Изготовление изогнутых деталей из листового металла
4. Линия изгиба в листовом металле
Расположение и геометрия изгибов на ваших деталях из листового металла зависят от линий изгиба. Линия изгиба, вместе с углом изгиба и фиксированной геометрией, влияет на характеристики геометрии изгиба. Линии изгиба являются ключевыми для разработки геометрии изгиба и определения развитой длины.
В целом, все они играют важную роль в определении радиуса изгиба листового металла.

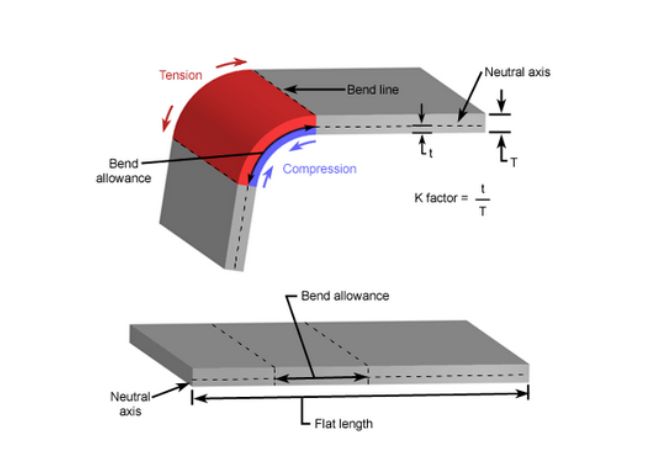

Изготовление изогнутых деталей из листового металла
5. Расстояние между отверстием и краем
Изгиб приводит к растяжению материала, что приводит к равномерно распределенным внутренним напряжениям. Эти силы сосредотачиваются в отверстии, вызывая искажение при выполнении близко к изгибу.
6. Расстояние между изгибами
Характеристики инструментов вашего оборудования определяют, насколько близко находятся ваши изгибы при изгибе. При изготовлении изгибов размер и форма инструментов накладывают физическое ограничение на близость изгибов. Изгибы, слишком близко расположенные на одной стороне листа, мешают инструментам. Напротив, изгибы на разных сторонах листа недостижимы из-за ширины основания инструментов.
7. Области, затронутые теплом
Эти области происходят из процедур с теплом, таких как плазменная или лазерная резка, вызывая трудности при формовании. Они включают неравномерное изгибание там, где есть отверстия и края.
8. Возвратный упругий ход при изгибе
Возвратный упругий ход заставляет деталь из листового металла отпрыгивать после нанесения и удаления прессы. Деталь из листового металла имеет тенденцию вернуться в свое предыдущее состояние благодаря сжимающим силам, превышающим силы натяжения.
Как одно из ключевых правил изготовления изогнутых деталей из листового металла, вам следует компенсировать возможный возвратный упругий ход.
Техники, такие как монетирование, могут помочь компенсировать возможный возвратный упругий ход при изгибе. Однако это ограничено определенными материалами, такими как тонкая нержавеющая сталь с тонким калибром.
Выбор подходящих машин для изготовления изогнутых деталей из листового металла, таких как современные ЧПУ-прессы и техники изгиба воздухом, поможет компенсировать возможный возвратный упругий ход при изгибе.
Некоторые из наиболее важных расчетов возвратного упругого хода при изготовлении изогнутых деталей из листового металла:
Конечно, Ks является коэффициентом возвратного упругого хода. Кроме того, вы вычислите начальный угол изгиба и конечный угол изгиба.

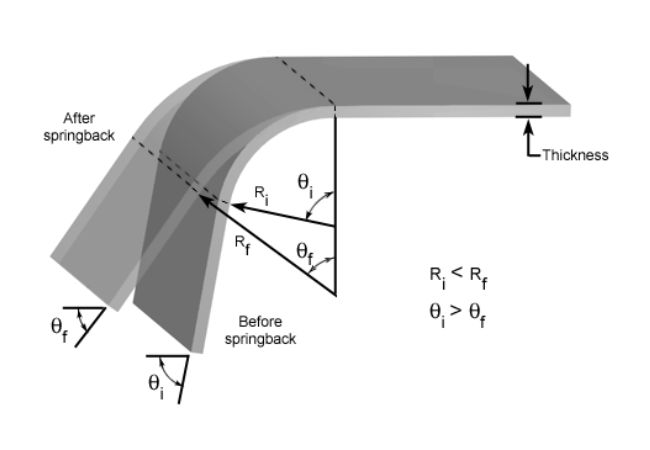

Возвратный упругий ход при изгибе
Более подробно::
9. Допуск при изготовлении изогнутых деталей из листового металла
При изготовлении изогнутых деталей из листового металла тип машины определяет допуск изготовления металла. Трудно достичь угол точно перпендикулярно, в то время как у каждого угла будет свой радиус. Используйте стандартный допуск для углов изгиба ± 1° и длины изгиба ± 0.010″.
10. Допуск прессования
В процессе изготовления изогнутых деталей из листового металла вы заметите различия с прессованными деталями из листового металла из-за материала и аспектов, таких как глубина листа.
11. Фактор K и ассигнование изгибов
Аспекты изогнутых деталей из листового металла, такие как материальная композиция и настройка инструментов, влияют на фактор K для металлической детали. Математическое представление фактора K – это соотношение между толщиной материала и нейтральной осью.
Касательное боковое расстояние изогнутой детали из листового металла, взятое вдоль оси нейтральности, называется ассигнованием изгибов. Обычно длина нейтральной оси остается неизменной после изгиба.
Формула для фактора K следующая:

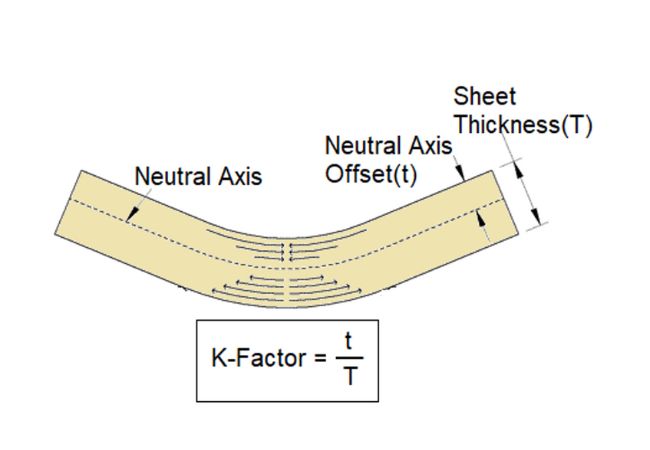

Калькулятор фактора K
Дополнительные ресурсы:
12. Учет изгиба
Общая длина листового металла после изгиба превышает длину исходно плоского листа. Чтобы получить точный шаблон плоского листа, вычитают из общей длины листового материала известную как учет изгиба.
Заключение
Учитывая все 12 переменных, вы однозначно получите высококачественные изогнутые листовые металлические детали. Конечно, для изготовления изогнутых деталей из листового металла также потребуется понимание самого материала и выбор соответствующего оборудования.
