Кабельный лоток – это конструкция для поддержки и организации кабелей. Обычно у него есть дополнительный раздел, который закрывает кабели внутри лотка, называемый “заглушкой” или “крышкой”.
Другими словами, это покрывает верхний раздел кабельного лотка.
В этом руководстве вы узнаете о различных типах кабельных заглушек и о том, как выбрать подходящий вариант.
Погружаемся прямо внутрь:
Типы кабельных заглушек
Существует множество критериев для классификации этих оболочек систем управления кабелями. Они различаются по конструкции в зависимости от конкретных требований к применению.
Давайте рассмотрим некоторые общие критерии классификации:
Материал кровли кабельного лотка
Когда речь идет о изготовлении кабельных лотков, вы можете выбрать из композитных, резиновых, металлических или пластиковых материалов.
Однако металлические и композитные материалы остаются популярными в современной промышленности. Поэтому они являются важными критериями классификации кабельных заглушек.
Если вы хотите выбрать кабельные заглушки на основе материала, вам следует учитывать следующее:
| Тип заглушки | Спецификация |
| Заглушка кабельного лотка из нержавеющей стали | · Минимальная рабочая температура -184°C · Те, что изготовлены из аустенитной нержавеющей стали, подходят для экстремально холодных условий · Устойчивы к коррозии · Обладают хорошей прочностью и высокой долговечностью |
| Заглушка кабельного лотка из стекловолокна | · Минимальная рабочая температура -73°C · Могут быть идеальным выбором для холодных температур · Прочные, долговечные и легко изготавливаются |
| Заглушка кабельного лотка из алюминия | · Минимальная рабочая температура -129°C · Популярны благодаря легкому дизайну · Легко изготавливаются в любом дизайне · Устойчивы к коррозии · Обладают большей прочностью |
| Заглушка кабельного лотка из низкоуглеродистой стали | · Минимальная рабочая температура -29°C · При экстремально низких температурах становятся хрупкими · Прочные и долговечные · Обычно тяжелые, поэтому могут потребовать структурного укрепления |
| Цинкованные заглушки для кабельного лотка | · Они устойчивы к коррозии · Долговечны и обладают непревзойденной производительностью · Подходят для большинства суровых эксплуатационных условий, особенно на открытом воздухе |
Однако это не означает, что классификация материалов ограничивается только этими четырьмя. Вы можете выбрать другие материалы в зависимости от условий рабочей среды.
Типы крышек кабельного лотка по конструкции
В зависимости от требований к крышкам кабельного лотка, у вас может быть бесконечное количество дизайнов и вариантов. Фактически список может быть бесконечным.
Однако мы сосредоточимся на основной конструкции крышек кабельного лотка, доступных на рынке:

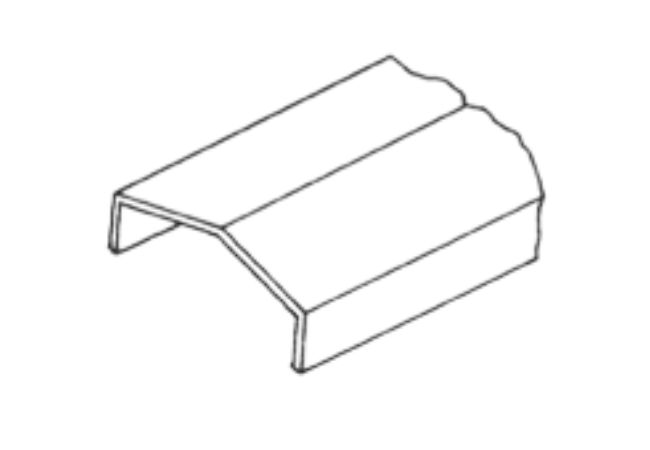

1. Крышки кабельного лотка формы купола
Эти типы крышек также называются крышками в форме шляпы. Они идеально подходят для применения, где закрытые кабели выступают за края лотка.
Крышки формы купола обычно имеют либо плоскую верхнюю часть, либо волнистую верхнюю часть.
2. Крышки плоского лотка
Плоская крышка кабельного лотка
Плоские крышки отличаются по фланцам. У некоторых плоских крышек есть фланцы, в то время как у других их нет. Наличие фланцев зависит от конкретного применения крышки. Наконец, плоские крышки идеально подходят для прямых соединений.
3. Крышки кабельного лотка с пиком

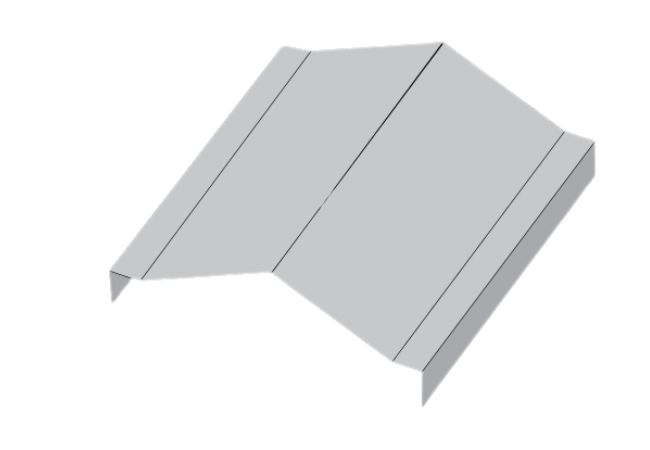

Крышка кабельного лотка с пиком
Как следует из названия, пиковые крышки образуют стандартный пик в ½ дюйма на поверхности. Пиковые крышки идеально подходят, когда лоток установлен на месте, подверженном падающим предметам, мусору или даже снегу. Кроме того, форма пика предотвращает скапливание упавших материалов на поверхности лотка.
4. Крышки кабельного лотка с ребрами
Крышки кабельного лотка с ребрами существуют в трех основных формах:
- Плоские
- Плоские с фланцами
- Формы шляпы.
Их применение, как правило, ограничивается прямыми секциями лотка.

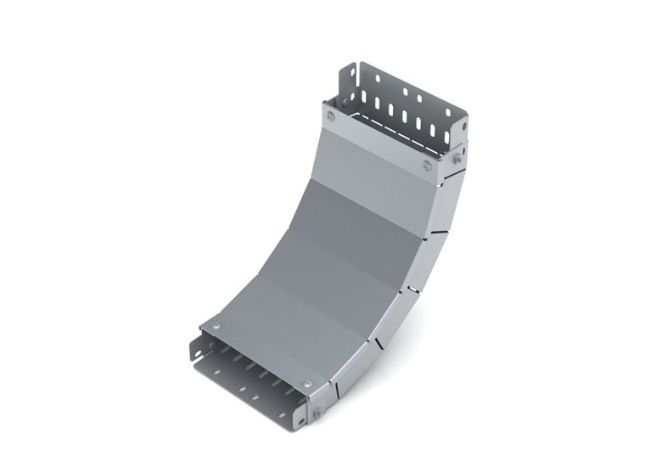

Кабельный лоток с крышкой
5. Гофрированные крышки кабельного лотка
Гофрированные крышки кабельного лотка изготовлены из гофрированных листов. Гофрированные крышки являются предпочтительными для горизонтальных и вертикальных соединений.

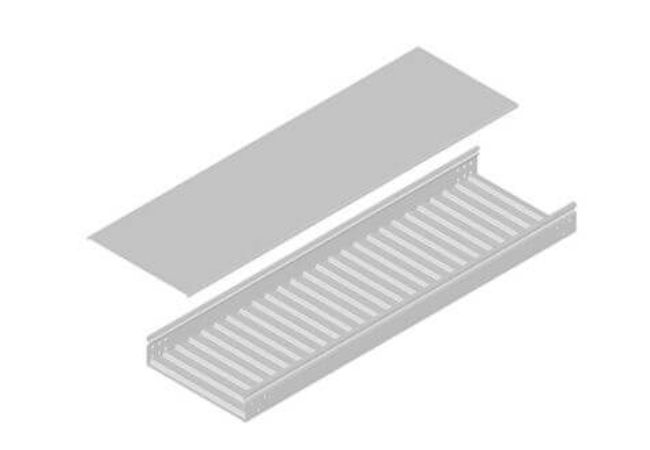

Гофрированная крышка кабельного лотка
6. Вентилируемые или невентилируемые крышки кабельного лотка
Крышка кабельного лотка может иметь вентиляционные отверстия. В противном случае, они могут быть без вентиляции. Помните, что все вышеперечисленные типы крышек кабельного лотка могут быть как с вентиляцией, так и без вентиляции в зависимости от конкретного применения.
Горизонтальные соединения требуют невентилируемых крышек, в то время как вентилируемые крышки лучше всего подходят для вертикальных соединений.

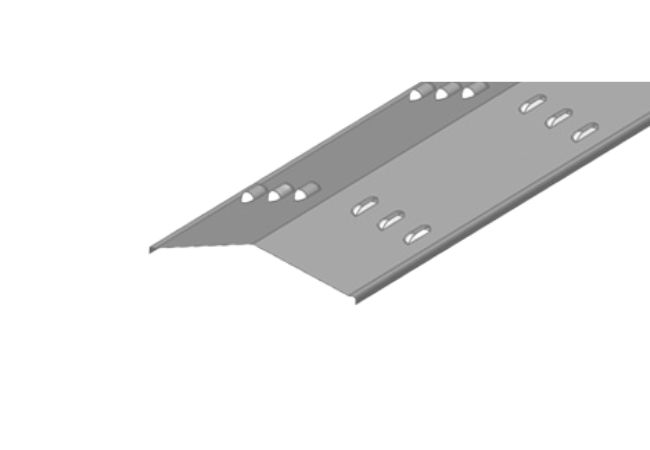

Вентилируемая крышка кабельного лотка
7. Перфорированные крышки кабельного лотка
Эти кабельные лотки имеют несколько отверстий на своей поверхности. Помните, что эти отверстия служат вентиляционной системой.
Перфорированная крышка кабельного лотка
8. Фланцевая крышка кабельного лотка
Они имеют специальные фланцы. В зависимости от конструкции, они могут иметь пиковую или плоскую поверхность. Для удобной установки они легко скользят в кабельные лотки.
Фланцевая крышка для кабельных лотков
9. Классификация в зависимости от отделки поверхности
Существует множество вариантов отделки поверхности, которые можно применить к кабельным лоткам. Например, у вас могут быть:
- Крышки для кабельных лотков из оцинкованной стали
- Крышки для кабельных лотков с порошковым покрытием
- Краска для кабельных лотков
- Полированные крышки для кабельных лотков
Классификация в зависимости от области применения
В этой категории мы имеем:
10. Крышки для кабельных лотков на улице
У них есть специальные конструкции, защищающие кабели от суровых климатических условий. Сюда могут входить повышенная температура, дождь, избыточная влага или возможный вандализм.
11. Крышки для кабельных лотков в помещении
Эти аксессуары специально разработаны для использования внутри помещений. Поэтому они не имеют дополнительных защитных или безопасностных функций.
Кроме того, вам также может понадобиться создание типов крышек для кабельных лотков на заказ. Они будут зависеть от ваших уникальных конструкций и требований.
В KDMFAB мы можем разработать все крышки для всех ваших кабельных систем – свяжитесь с нами сейчас, чтобы получить любую информацию.
Как выбрать типы крышек для кабельных лотков
Когда дело доходит до выбора правильной крышки для ваших кабельных систем, вы должны учитывать определенные характеристики.
К ним могут относиться дизайн и способность к обработке выбор материала. Лучшей частью является то, что мы упомянули некоторые из этих переменных в первом разделе.
Итак, здесь мы составим быстрый список для более быстрой оценки при покупке крышки для кабелей.
| № | Характеристика кабельного лотка, на которую следует обратить внимание | Различные характеристики кабельного лотка |
| 1 | Дизайн кабельного лотка | · Существует много дизайнов на выбор, включая куполообразные, плоские, острые, ребристые, волнистые, вентилируемые, перфорированные и индивидуальные дизайны. |
| 2 | Учитывайте аксессуары для крышек лотков | · Зажимы для крышек кабельных лотков · Клипсы для крышек кабельных лотков · Полосы для крышек кабельных лотков и т. д. |
| 3 | Требования к установке крышки кабельного лотка | · Сюда могут входить кабели, которые вы хотите закрыть, конструкция кабельного лотка, требования приложений |
| 4 | Тип материала | · Алюминий · Оцинкованная сталь · Нержавеющая сталь · Стеклопластик и т. д. |
| 5 | Цена крышки кабельного лотка | · Цена зависит от переменных, таких как размер, дизайн, требования безопасности и т. д. |
| 6 | Требования к кабельной продукции и тип кабельного лотка | · Крышка должна идеально подходить к кабельному лотку · Выбирайте в зависимости от типа кабелей |
| 7 | Требования безопасности | · Различные крышки для кабельных лотков обеспечивают разную степень защиты. От полностью закрытых, перфорированных до вентилируемых вариантов |
| 8 | Требования к установке кабельного лотка | · Это зависит от того, хотите ли вы установить крышки для кабелей в помещении или на улице. · Это может изменяться в зависимости от того, хотите ли вы установить кабели в районах высокой температуры или высокой влажности |
| 9 | Требования к стандартам качества | · Некоторые стандарты контролируют установку электрических систем, такие как NEMA, CE, IEC, UL или класс защиты IP. Вы должны убедиться, что крышка для кабельного лотка соответствует этим требованиям безопасности |
Вывод
Убедитесь, что вы выбираете крышку для лотка, которая подходит для кабельного лотка. Крышка для лотка должна не только защищать кабели, но и дополнять кабельный лоток.
