Перед тем, как инвестировать в вашу следующую солнечную комбинерную коробку, прочтите этот руководство. Оно исследует все основные аспекты солнечных комбайнерных коробок.
Давайте приступим.
Что такое Солнечная Панельная Комбайнерная Коробка?
Солнечная панельная комбайнерная коробка – это корпус, который объединяет разные выходы солнечных панелей в единый выход. Важно отметить:
- Выход солнечных панелей – это вход комбайнерной коробки
- Выход комбайнерной коробки – это сумма входов солнечных панелей
Вы найдете эти аксессуары в солнечных фотоэлектрических системах.
Иногда их можно использовать в более маленьких системах для упрощения устранения неполадок, проводки и мониторинга системы.
Преимущества Солнечных Фотоэлектрических Комбайнерных Коробок

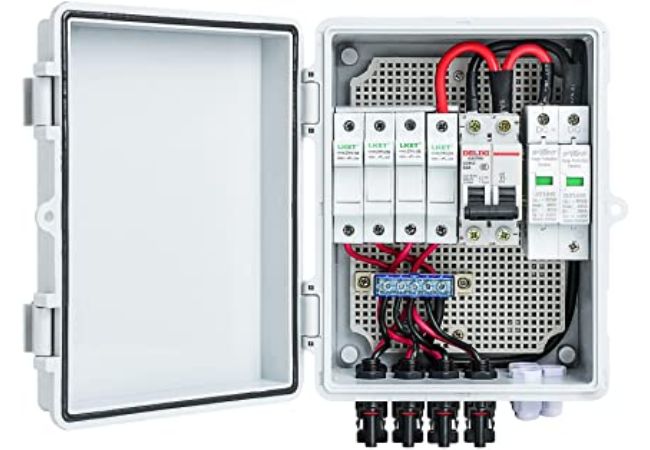

Внутренняя солнечная комбайнерная коробка
Комбайнеры для солнечных фотоэлектрических систем предоставляют множество преимуществ перед автономными солнечными фотоэлектрическими системами, включая следующее;
· Простая Установка
Любой может установить солнечные комбайнеры, так как это довольно просто. Комбайнеры очень прочные, что устраняет необходимость их замены.
· Снижение Времени Простоя
Комбайнеры солнечных фотоэлектрических массивов поддерживают электрические провода в упорядоченном состоянии, чтобы уменьшить потери энергии в солнечной фотоэлектрической системе. Их можно легко изолировать от системы, когда требуются ремонтные работы. После проведения технического обслуживания также просто их повторно подсоединить.
· Защита От Молний и Перенапряжений
Фотоэлектрические системы подвержены многим опасностям, таким как молнии и перенапряжения. Они также фильтруют напряжение основной цепи, регулируют системный ток и защищают солнечное оборудование от воздействия напряжения постоянного тока до 1000 В от молнии.
· Доступность
По сравнению с другими традиционными методами подключения фотоэлектрических панелей, комбайнеры солнечных массивов существенно сокращают количество необходимых проводов. Сокращение необходимых проводов в системе экономит затраты на установку солнечной фотоэлектрической системы.
· Множество Способов Подключения Панели для Улучшенной Эффективности Системы
Они объединяют множество конфигураций. Это повысило эффективность фотоэлектрических систем. Коробки больше похожи на подключение “воткни и используй” между фотоэлектрическими модулями. Кабели полугибкие и легко монтируются, поскольку им требуется только прессовка или прямое подключение.
· Простой Интерфейс
Дизайн комбайнерных коробок солнечных фотоэлектрических систем включает логичные, последовательные и организованные элементы. Любой с небольшим опытом работы с фотоэлектрической системой может точно интерпретировать систему.
Части Солнечной Комбайнерной Коробки
Следующие части составляют части комбайнерного массива фотоэлектрических панелей;

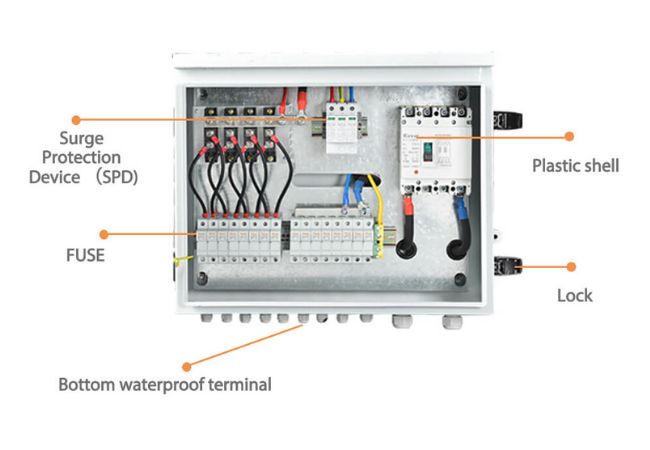

Части Солнечной Комбайнерной Коробки
Выключатель цепи постоянного тока
В случае неисправностей они прерывают или изолируют цепь.
В комбайнерных ящиках автоматические выключатели однополюсные. Это означает, что один входящий провод может быть подключен только к одному контакту. Их можно управлять вручную или автоматически.
· Предохранитель
В случае короткого замыкания или превышения тока они защищают всю цепь.
Тонкая проволока перегорает, когда превышается номинальный ток. Это, в свою очередь, отключает цепь от источника питания. Предохранители могут быть извлечены из солнечной цепи только вручную и заменены при необходимости.
· Шина
Это специальный проводник, который предоставляет множество точек подключения. В результате вы можете:
- Интегрировать другие соединения от солнечных фотоэлектрических систем
- Достигать желаемого соединения
- Может выступать в качестве точки окончания для некоторых соединений
· Быстрое устройство отключения
Для безопасности система будет быстро обезэнергизировать солнечные панели. Это позволяет безопасно и быстро контролировать напряжение или ток.
· Отключение постоянного тока
Это прекращает медленный электрический ток в солнечной фотоэлектрической системе. Они прерывают прямой ток в модуле ФЭС.
· Предохранитель от импульсных перенапряжений постоянного тока
В случае перенапряжения в солнечных фотоэлектрических системах предохранитель от импульсных перенапряжений гарантирует безопасность всей системы. Обычно это неотъемлемая часть, когда есть гроза.
Устройство для защиты постоянного тока от импульсных перенапряжений устанавливается для охраны ФЭС в случае избыточного напряжения.
Учет конструкции солнечного комбайнера
Есть много переменных, которые определяют конструкцию и конфигурацию комбайнерного ящика солнечных панелей. Обычно они определяют размеры на диаграмме конструкции солнечного комбайнера.
Давайте посмотрим на основные аспекты:

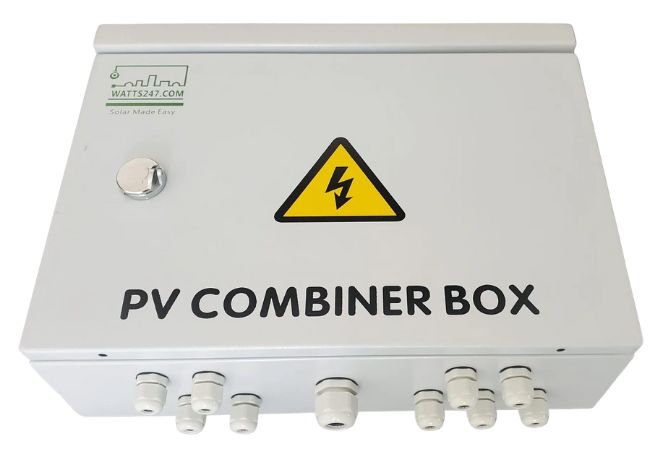

Комбайнер для солнечных панелей
Материал корпуса
Комбайнерные ящики солнечных ФЭС изготовлены из поликарбоната, нержавеющей стали, оцинкованной стали или алюминия.
Материал должен быть:
- Прочным
- Устойчивым к ржавчине
- Выдерживать суровые погодные условия
- Легким для фабрикации и формовки
- Позволять неограниченные отделки
Стандарты безопасности и рейтинг качества
Безопасность является важным компонентом в дизайне солнечного комбайнового ящика. Он должен защищать солнечные кабели или соединения от плохих погодных условий.
В зависимости от того, куда вы намереваетесь установить комбайновый ящик, он должен соответствовать:
- IP-рейтингу
- NEMA-рейтингу
- Требованиям UL
- Спецификациям CE
- RoHS
Конечно, эти стандарты могут различаться в зависимости от области установки солнечных панелей.
Количество солнечных панелей
Как определить размер солнечного комбайнового ящика начинается с оценки количества кабелей или солнечных панелей. Это будет диктовать компоненты солнечного комбайнового ящика.
Это будет включать количество входов и размер шинного провода.
Следовательно, это будет определять размер комбайнового ящика для систем фотоэлектрических модулей.
Не стоит уплотнять компоненты внутри ящика. Установка должна быть такой, чтобы обеспечивать свободный воздушный поток. Это улучшит процесс охлаждения.
Емкость напряжения и тока
Вы должны знать ожидаемое напряжение в ваших системах фотоэлектрических модулей. Это важный параметр дизайна.
Температурная устойчивость
Опять же, температура является важной переменной окружающей среды, которую необходимо учитывать при проектировании солнечного комбайнового ящика.
Варианты настройки
Мы предлагаем широкий спектр уникальных функций, которые учитывают все типичные проблемы инвертора, от логотипа до компонентов, чтобы улучшить предотвращение пожаров на крыше в жилых и коммерческих зданиях. Три типа MPPT и различное количество входов и выходов постоянного тока присутствуют в каждом из наших комбайновых ящиков.
Прост в установке
Хороший комбайновый ящик должен гарантировать удобный механизм установки. Будь то свободная установка, крепление на стене или любой другой желаемый вариант установки.
Адаптивный
Способность адаптировать комбайновый ящик к требованиям установки существующих систем фотоэлектрических модулей очень важна. Однако дизайн все равно будет сосредоточен на обеспечении лучшей защиты.
Как сравниваются 4-х проводные солнечные комбайновые ящики с 2-х проводными солнечными комбайновыми ящиками
В фотоэлектрической системе вы можете столкнуться с терминами:
- 2-х проводный солнечный комбайновый ящик
- 12-ти проводный солнечный комбайновый ящик или
- 24-х проводный солнечный комбайновый ящик
В солнечных системах слово “строка” относится к группе солнечных панелей, подключенных последовательно. Конечно, цель здесь – произвести определенное напряжение.
Итак, будь то 4, 2 или 24 строковый солнечный комбайновый ящик – это просто относится к группе солнечных панелей.
Таким образом, в строковом солнечном комбайновом ящике нас ожидают как положительные, так и отрицательные кабели. Кабели идут от 4 строк солнечных панелей.
Короче говоря, разница здесь заключается в количестве солнечных панелей в СЭС.
Как работает солнечный комбайновый ящик

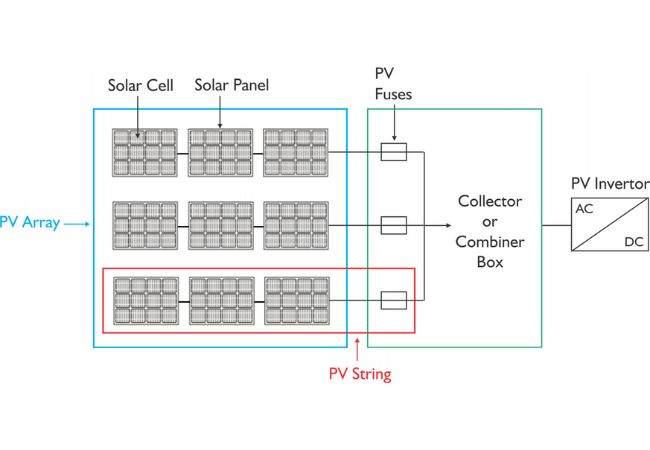

Connecting Combiner Box
Выходная строка различных солнечных массивов интегрируется в единый источник солнечной панелью в комбайновом ящике. Каждая строка подключена к предохранительному терминалу.
От каждого выхода предохранителя будет соединение с инверторной системой.
В большинстве случаев ящик обычно консолидируется с дополнительной функцией при установке в солнечных электростанциях. В зависимости от вашего дизайна, вы можете включить другие аксессуары, такие как:
- Систему дистанционного быстрого отключения
- Выключатели отключения
- Устройства мониторинга, что лишь для упоминания.
Рекомендуемые стандарты солнечного комбайнового ящика
Хотя эти стандарты могут варьироваться, давайте рассмотрим некоторые приемлемые варианты:
· IEC61646
Большинство аспектов этого стандарта похожи на стандарт IEC 61215 для кристаллических модулей. Он отвечает за защиту комбайнов ПВ от деградации компонентов ПВ, вызванной воздействием излучения и высоких температур.
· IEC 61730 / EN 61730
Этот стандарт охватывает общие характеристики дизайна и требования к конструкции для ПВ модулей в отношении безопасности.
· IEC 60364-4-41
IEC 60364-4-41 защищает ПВ системы от ударов при низком напряжении электрической установки. Он обеспечивает изоляцию всех электрических компонентов ПВ для обеспечения безопасности персонала и ПВ модуля.
· IEC 62108
Высокие концентрации солнечного света могут вызывать напряжения в компонентах ПВ. Этот стандарт определяет процедуры проектирования и солнечные концентраторы излучения для использования в оборудовании ПВ для обеспечения долговечности ПВ модуля в среде, где будет использоваться.
· IEC 61701
Сертификация IEC 61701 специализируется на солнечных ПВ модулях, предназначенных для использования в сильно коррозионных средах, таких как море. Стандарт IEC отвечает за обеспечение защиты ПВ модуля от коррозии, вызванной наличием морского тумана в среде системы ПВ.
Применение солнечных комбайновых ящиков для солнечных панелей
Солнечные комбайновые ящики для солнечных панелей используются в различных секторах;
- Дома
- Солнечные насосные системы
- Фермы солнечных панелей
- Промышленность и бизнес
Заключение
Солнечные комбайны имеют множество применений в большинстве областей. Они легко устанавливаются, просты и компактны, безопасны и обладают повышенной эффективностью для солнечной ПВ системы. Их также легко обслуживать, они доступны на рынке по всему миру и довольно доступны.
