Филе и фаска: Подробное сравнение и различия

производитель различных машин или инструментов, вам всегда потребуются правильные края, особенно между соединительными поверхностями. В этом случае вы столкнетесь с отраслевыми стандартными вариантами, такими как скосы, фаски, филенки или круги.

Существует множество причин использования этих типов краев; это может быть усиление несущей способности машин или металлических деталей, удаление заусенцев или аналогичных эффектов или создание машин или конструкций с отличной эстетикой и безшовностью.

Каковы бы ни были ваши потребности в гладком крае, прежде чем определиться, какой тип края применить, вам следует понять их различия, области применения и механические преимущества.

В этом сравнении филенка против фаски, мы рассмотрим основные различия между кромками филенка и фаски, включая их стоимость и области применения. Так что к концу этого руководства вы сможете принимать обоснованные решения при проектировании, покупке или изготовлении механических инструментов или устройств. Продолжайте читать, чтобы узнать подробности.

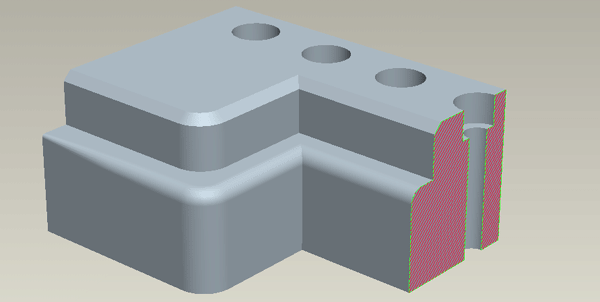

Что такое филенка?

Филенка представляет собой вогнутый, закругленный край, обычно наносимый между соединительными поверхностями. Чтобы лучше понять филенку, представьте плоскую поверхность с пересекающимся объектом; вместо острого или плоскотонущего края угол края принимающей поверхности закруглен согласно радиусу края другого пересекающегося объекта.

Закругленный наружный или выпуклый край пересекающегося объекта, который сливается с филеткой, называется Кругом. Хотя название “филенка” обычно применяется как к внутренним, так и к внешним частям кромок, термин “Круг” используется реже.

Когда вы наносите филенку на две соединяющиеся поверхности, напряжение в соединении распределяется по более крупной площади, что снижает напряжение в них, тем самым улучшая их несущую способность и предотвращая постепенный износ напряженных деталей из-за веса и трения – поэтому края филетки предпочтительно используются для проектирования технических частей объектов.

Филетки применяются в металлургической и сталелитейной промышленности для улучшения механических свойств несущих деталей, которые отливают, сваривают или формуют. А также в архитектуре для сравнения филетка против фаски 3D-печати и дизайнов. Реальные применения филеток включают строительство зданий, мостов или тяжелых машин, где обычно требуется высокая несущая способность и учет скрытого тепла.

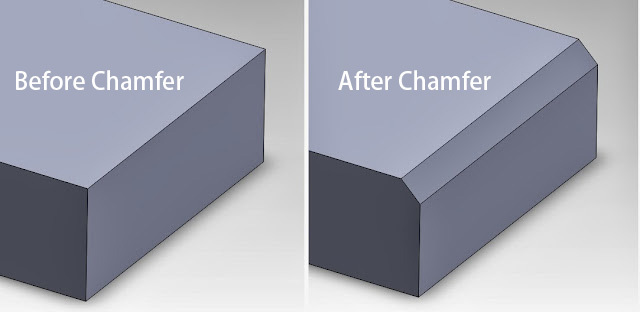

Что такое фаска?

Фаска – это край, наклоненный под углом 45 градусов между соединительными поверхностями. При сравнении скоса и фаски, практически нет разницы. Фактически фаски часто принимают за скосы. Однако разница заключается в том, что скосы наклонены для образования идеального разреза или углового сужения или перпендикулярны к лицевой стороне детали. В то время как фаски являются всего лишь небольшими разрезами острого края, наклоненного под углом 45 градусов или более в зависимости от соответствующей поверхности.

Фаска – альтернатива филетке, используемая для улучшения свойств и эстетики механических деталей. Хотя фаски уменьшают напряжение, как и филетки, они не распределяют его равномерно, как филетки, что делает их менее подходящими для объектов или деталей с высокой несущей способностью. Фаски применяются там, где края обычно сходятся под острыми углами, обеспечивая соединяющим поверхностям тонкое равновесие и минимизируя трение. Типичные применения фасок включают кромки болтов, фрезерованные фаски и т. д.

Почему использовать кромки филенки и фаски

Филенка и фаска могут использоваться по разным причинам. Обычно оба используются в механических частях по соображениям безопасности, из-за их эстетических целей или как требования промышленности. Вот более подробное объяснение, почему стоит использовать кромки филенки и фаски.

По соображениям безопасности

Филенки и фаски используются для проектирования кромок механических деталей по следующим причинам:

• Они предотвращают травмы от разрезов края: Обычно острые края могут наносить вред человеческой коже. Однако наружность филеток и фасок создает амортизацию от острых краев, что делает применяемые инструменты и машины безопасными в использовании.
• Вы можете без проблем соединить две краевые поверхности: В производстве и механической обработке филетки и фаски отлично подходят для использования, чтобы избежать износа при сборке деталей. Они создают плавный эффект соединения для частей машины или инструментов.
• Для уменьшения давления: В тяжелых объектах давление распределяется на основание из-за гравитационного притяжения. Тем временем филеночная и фасочная кромка помогает равномерно распределять давление на основание, снижая риск разрушения или трещин.

Примеры использования филеток и фасок по соображениям безопасности включают шлемы, кожухи двигателя, почтовые ящики из листового металла, бытовые предметы или оборудование, электронные устройства, игрушки и т. д.

Из-за их эстетического влияния

Когда филетки и фаски используются для сборки или дизайна внутренних или внешних частей объектов, они придают изысканный и элегантный внешний вид или эффект. Другие эстетические причины могут включать:

• Гармония частей: Филетки и фаски создают гармонию при сборке частей объекта, что может повысить его производительность и внешний вид.
• Уменьшение плотности частей: Формирование края объекта филеткой и фаской может уменьшить концентрацию напряжений в этом объекте, не уменьшая его прочность к нагрузкам.
• Уникальность объектов: Хотя фаски могут быть менее привлекательными, чем филетки, они, тем не менее, выделяются как контрастная особенность между двумя поверхностями. Они также добавляют резкое определение объектам и поверхностям.
• Ускорение производства: В производстве деталей филетки и фаски могут облегчить процесс и ускорить его.

Некоторые примеры, где применяется эстетика филеток и фасок, включают

• Металлические названия

• Изготовление изделий на заказ и изготовление ювелирных украшений.
• Архитектурные проекты, такие как Бурдж-Халифа в Дубае.
• Дизайн автомобилей.
• И электронные продукты, такие как ноутбуки, смартфоны и телевизоры.

Как требование отрасли

Недавние стандарты производства промышленности поощряют скругления и фаски кромок по следующим причинам:

• Увеличение производственной способности деталей: за годы скругление облегчило процесс изготовления из-за своей обрабатываемости, особенно при использовании станков с числовым программным управлением (ЧПУ). Кроме того, фаска легче и быстрее обрабатывается и шлифуется, чем прямые кромки.
• Снижение угроз повреждений: заостренные кромки имеют наклонные текстуры, что делает их уязвимыми для поломок и трещин. Однако фаски и скругления уменьшают риск этих дефектов.
• Улучшение опыта работы с деталями: фаски и скругления улучшают производительность машин и инструментов. Например, трубы используют кривые скругления для улучшения потока жидкостей, снижая износ и поломки из-за трения.

Примеры использования фасок и скруглений в отрасли включают:

• В авиационной отрасли: аэродинамическая структура самолетов улучшает быстрое движение против воздушной силы. Готовые кромки и кромки на их шасси, крыльях, лопастях и фюзеляже используют скругления и фаски.
• В автомобильной промышленности: в двигателях автомобилей и мотоциклов кромки и скругления используются в деталях, таких как поршни и кольца, ремни, коленчатый вал и блок цилиндров для снижения трения во время сжигания.
• В здравоохранении и медицине: скругления и фаски применяются при изготовлении лотков для аптечек и инструментов, таких как наборы для вскрытия и шприцы, и инструменты для осмотра и диагностики, такие как стетоскопы и протезы.
• В электронике: скругления и фаски используются при сборке кромок, таких как печатные платы, диоды, теплоотводы и разъемы в электронике.

Фаска против скругления: основные различия

В этом разделе мы разберем основные различия между фаской и скруглением, используя критерии, такие как их назначение, кромки, стоимость, несущая способность, концентрация напряжений и т. д.

1. Фаска против скругления: различия в назначении

Фаски и скругления практически не отличаются по своему предназначению, потому что они служат почти идентичным целям. Однако инженеры могут предпочесть скругления фаскам по нескольким причинам, таким как прочность на растяжение и эстетика. Например, они снижают трение на острых кромках и равномерно распределяют напряжение по поверхности кромки.

Фактически скругления эффективнее снижают напряжение, чем фаски, что делает их предпочтительным дизайном для деталей, требующих больших нагрузок. Кроме того, скругления лучше выдерживают пористость по сравнению с кромками фаски. С другой стороны, хотя фаски могут смягчить напряжение на острых кромках, они менее подходят для механических деталей, использующих большие нагрузки.

Угловые кромки фасок упрощают соединение или сборку двух или более деталей. Также из-за их низкой стойкости к напряжению фаски используются для поверхностей, требующих малой или отсутствующей нагрузки. Процессы производства, такие как мебель для разделителей комнат и прилавков, приспособления, водонагреватели, отделка зеркал и т. д., применяют фаски. Они также применяются в архитектурном дизайне для бетонных опалубок и полых кромок в машиностроении для нарезки тонких кромок, сварки и пайки болтов и гаек.

2. Фаска против скругления: различия в применении

Вот различные способы, которыми фаски и скругления отличаются в применении:

• Листовая обработка: в металлической обработке и экструзии скругления и фаски используются для смягчения острых кромок и углов различных листовых металлических материалов. Примеры: отсеки, перегородки, шкафы и панели.
• Строительство: мы используем скругление для сборки конструкций металлических материалов, в то время как фаска лучше подходит для сборки балок, стропил, валов и колонн.
• Плотницкое дело: мы используем скругления для кромок мебели, таких как столешницы, края кроватей, кресел и ручки, из-за их выпуклых и вогнутых структур. В то время как фаски используются для соединения двух прямых досок или деревянных панелей, таких как шкафы, столы, стулья и шкафы.
• Трубопроводы и воздуховоды: скругления используются больше в отрасли отопления, вентиляции и кондиционирования воздуха для воздуховодов, чем фаски из-за их толстых слоев и теплостойкости. Также их используют в водопроводных отраслях для соединения труб и фитингов.
• Техническое обслуживание и ремонт: скругление и фаска часто используются для ремонта или поддержки существующих конструкций и оборудования.

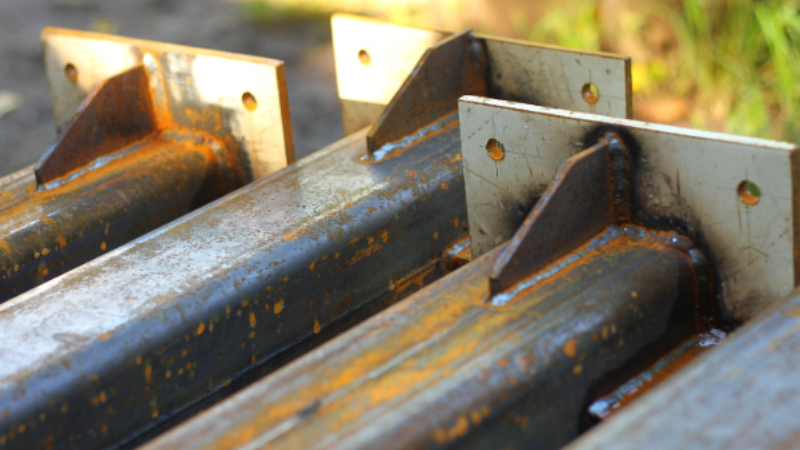

• Сварка: скругление и фаска оба применимы при сварке металлов на строительство, такие как дуговые стыки, L-образные стыки, T-образные стыки, нахлесточные стыки, кромочные стыки и кромочный угол и фаска угла стыки.
• Производство: Фаска и скругление используются при производстве различных продуктов, таких как машины, пластмассы, инструменты и автомобили.

3. Автоматическое создание скруглений и фасок в AutoCAD и моделирование Fusion 360

Скругления и фаски CAD (компьютерные технические чертежи) – это формообразующие инструменты в 2D и 3D архитектурном цифровом черчении в AutoCAD. Их можно создавать с помощью команд скругления и фаски в AutoCAD. Операции скругления в AutoCAD заключаются в соединении двух линий диагональной линией под углом 45 градусов, тогда как операции фаски соединяют две линии с изгибом или дугой сглаженных краев.

Тем временем, в моделировании Fusion 360 выбор между фаской и скруглением зависит от ваших целей и бюджета. Фаска хорошо подходит для применений, требующих повышенной пластичности, небольшого веса, меньшей подверженности ржавчине, глубокого сидения и привлекательного вида. В то время как скругление лучше всего подходит для областей, требующих прочности, долговечности, веса, концентрации напряжений и балансировки.

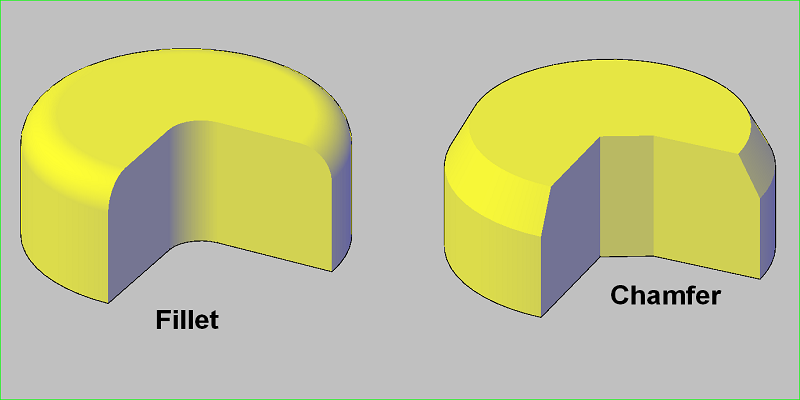

4. Фаска против скругления: различия в образе края

Образ края скругления и фаски – одна из наиболее отличительных черт обоих конструкций. Скругленный край имеет интуитивно округлый или закругленный край. Примеры можно увидеть на углах столов и кастрюль. В то время как у фаски есть скос или угловой край—не путайте фаску с фаской.

Скругленные края выглядят более привлекательно и отполированными. Их предпочитают при проектировании внутренних поверхностей из-за гладкости, которую они придают, когда сливаются с другими поверхностями. Они также подходят для внешних поверхностей, потому что они убирают опасные острые края.

В отличие от этого, фаска обычно имеет угол 45 и 60 градусов от места соединения двух поверхностей. Обычно фаски под углом 45 градусов имеют менее острые края, чем фаски под углом 60 градусов. Кроме того, фаски под углом 45 градусов эффективнее снижают концентрацию напряжений в материалах, позволяя им устойчиво лежать на поверхности, чем те, что под углом 60 градусов.

Еще одной характерной чертой фаски перед скругленными краями является то, что при наличии фаски у края детали есть определенная база и определенная длина. По этой причине фаски хорошо подходят для поверхностей линейной формы. Например, в рамах картин фаски облегчают концентрацию напряжений против изображения.

5. Фаска против скругления: различие в стоимости

Стоимость производства скруглений выше, чем у фасок из-за их высокого спроса и сложности производства. Частично причиной высокого спроса на скругления является их долговечность и обеспечение безопасности.

Обычно изготовление скругления требует тщательной и затратной процедуры—в большинстве случаев процесс требует нескольких инструментов. Например, для создания скругления требуется фрезер, который аккуратно режет детали материала под рассчитанным углом, радиусом и положением объекта.

С другой стороны, изготовление фаски дешевле из-за ее прямого края. Обычно фаску легче резать, потому что она прямая и точная. С простыми расчетами и отметками инженеры могут изготовить столько фасок, сколько возможно, за меньшее время по сравнению со скруглениями.

Если у вас ограниченный бюджет, ваше решение между фаской и скруглением должно быть определяться краевой частью, которая вам нужна, и почему. Вы можете проконсультироваться с инженером или техником для правильного руководства.

Тем временем, вот другие общие причины различий в стоимости скруглений и фасок:

• Высокий спрос: Высокий спрос на скругления способствует их более высокой стоимости по сравнению с фасками. Скругления широко востребованы для различных применений, таких как мебель, машины и архитектурная гладкая отделка.
• Ширина закругленного края: Чем шире закругленная поверхность или радиус скругления, тем дороже объект. Фаска более экономически эффективна, чем скругление, потому что это более прямой разрез.
• Низкое производственное количество: Детали со скруглениями производятся не так массово, как фаски, что приводит к их большему различию в цене.

6. Фаска против скругления: различие в допустимой нагрузке и концентрации напряжений

Исходя из конструкции, детали машин со скруглениями и округлостями обеспечивают правильное распределение веса. Поэтому, перенося нагрузки, вес материала комфортно и равномерно распределяется вокруг скругления, что уменьшает напряжение. Но это совсем иное по фаске. Из-за острых угловых краев фаски лучше всего подходят для сборки или склейки деталей.

Фаски предлагают маленькие перемещения и могут быть отличным выбором, когда вы хотите, чтобы две детали оставались неподвижными с минимальным движением. В целом, выбирать фаски в целях снижения напряжений не рекомендуется, так как они могут стать источником напряжения на точках перехода между объектом с фаской и другой деталью.

7. Фаска против скругления: различие в прочности краев образов

Прочность края является важным фактором в дебатах между фаской и скруглением, так как это определяет долговечность краев сопрягаемых деталей. Гладкие, закругленные края уменьшают вероятность трещин и разрывов в краях, так как нет острых угловых точек. В результате края со скруглением прослужат дольше, чем их фасочные аналоги, известные своим более низким сроком службы, особенно, если они изготовлены из низшего качества сплавов.

8. Фаска против скругления: различие в безопасности

Один из основных поводов для обработки объекта в тонкие, сглаженные края состоит в защите от травм, которые могут возникнуть из-за остроконечности объекта. В целом, безопаснее, когда вы скругляете край, чем когда вы фаскуете края из-за закругленной природы фаски.

Фаски помогают создавать гладкие края и ручки мебели. Они также находят применение в различных металлических деталях, особенно в местах с большим потоком людей.

9. Фаска против скругления: различие во времени обработки

Скругление занимает время и вызывает трудности при создании. Чтобы создать изгибы, машина—в зависимости от используемой—возможно, должна вырезать несколько раз по одной и той же поверхности. Чем больше требуется точности и отличия в работе, тем больше времени потребуется для ее выполнения.

В отличие от этого, для создания фаски требуется всего лишь прямой разрез под углом 45 градусов или любым желаемым углом. Это достигается созданием шаблона на объекте, который будет использоваться для вырезания материала, как линейный разрез.

10. Фаска против скругления: различие в покрытии

Фаска лучше всего подходит для покрытия и окраски из-за своей изогнутой природы и толстого слоя. Это позволяет иметь равномерное распределение во время покрытия или окраски. Они также обеспечивают меньшее сопротивление напряжению и концентрации, что делает их предпочтительными для защитного покрытия по сравнению с фасками.

С другой стороны, непрофессиональная природа фаски является причиной более быстрого отслаивания покрытий и любой формы краски. Острые точки, созданные на фасках, будут постепенно уменьшать толщину покрытий при соприкосновении с объектами или людьми.

Выбор между фаской и скруглением

Применения фасок и скруглений охватывают практически все виды технических и инженерных конструкций. Несмотря на то, что они включают различные материалы, такие как металлы, неметаллы, пластмассы, кирпичи и мебель, они очень полезны для ваших повседневных потребностей. Давайте сравним их различия в таблицах ниже и как выбрать подходящий.

Когда использовать фаску и скругление

Выбор между скруглениями и фасками зависит от таких факторов, как ваши текущие промышленные потребности и экологические соображения. У каждого типа кромки есть своя уникальность и преимущества. Скругления известны своим эстетическим, безопасным, сопротивлением напряжениям, эффективностью обработки скруглений и пригодностью для сценариев с высокой влажностью и коррозионными элементами.

С другой стороны, фаски обладают легким весом и способностью выдерживать нагрузки и экстремальные погодные условия. Кроме того, у них есть преимущества, такие как экономичность, устойчивость к коррозии и экологическая устойчивость.

При выборе типа кромки вы должны взвесить факторы, которые имеют наибольшее значение для вашего конкретного проекта. Таким образом, вы сможете использовать детали, которые лучше всего соответствуют вашим целям и приоритетам.

Экономия на ваших скруглениях и фасках

Каждый промышленник или инженер стремится решить проблемы с минимальными затратами. Для этого важно ответить на несколько вопросов о вашем проекте. Например:

• Какова цель создания фаски или скругления объекта?
• Нужны ли эти фаска или скругленные кромки для работы детали?
• Насколько дешево добавить эти кромки к количеству, которое я произвожу?
• Есть ли у меня бюджет на разработку кромок или изготовление?
• Как можно проверить пределы нагрузки скругления или фаски? (обратите внимание, что чем больше допуск, тем дороже детали).
• Какая платформа является наиболее удобной для создания этих поверхностей, будь то фаска или скругленный угол?
• И, наконец, где можно приобрести детали со скруглениями и фасками по хорошей цене?

Заметно, что можно сэкономить на скруглениях и фасках, покупая оптом. Если вам нужно большое количество скруглений или фасок, вы можете выбрать пакет у надежных производителей, таких как KDM Fabrication. Когда вы утилизируете старые или отходы деталей, вы можете продать их своему поставщику, и это позволит сократить отходы и заработать больше денег.

Если вас интересует лучшая цена на старые механические фаски и скругленные кромки материалы и как получить актуальную цену на фондовом рынке,

• Сначала узнайте текущую цену на старые детали, чтобы быть информированным и знать, чего ожидать.
• Затем сравните эти цены в различных пунктах переработки в вашем районе. Наконец, если возможно, взвесьте их и продавайте свой ломанный объект крупными партиями, а не по частям.

Заключение

В этом сравнении скругления и фаски мы рассмотрели определение фаски и скругления, ответив на некоторые из ваших вопросов, таких как “Что такое фаска? Какова цель создания фаски? И Что такое скругление в инженерии?” Мы также рассмотрели основные различия. Вы также узнали причины их различий в стоимости. Теперь вы должны знать, какой тип кромки лучше всего подходит для вашего проекта.
