Transfer die stamping is one of the most prominent forms of metal stamping and manufacturing in the world. Useful in different application procedures, this process helps to ensure the seamless manufacturing of different materials across the board.
In this article, we’ll look into how to make use of a transfer die stamping machine, as well as how the entire process can compare with other metal stamping procedures – particularly, progressive die stamping.
An Introduction to Transfer Die Stamping
What Is Transfer Die Stamping?

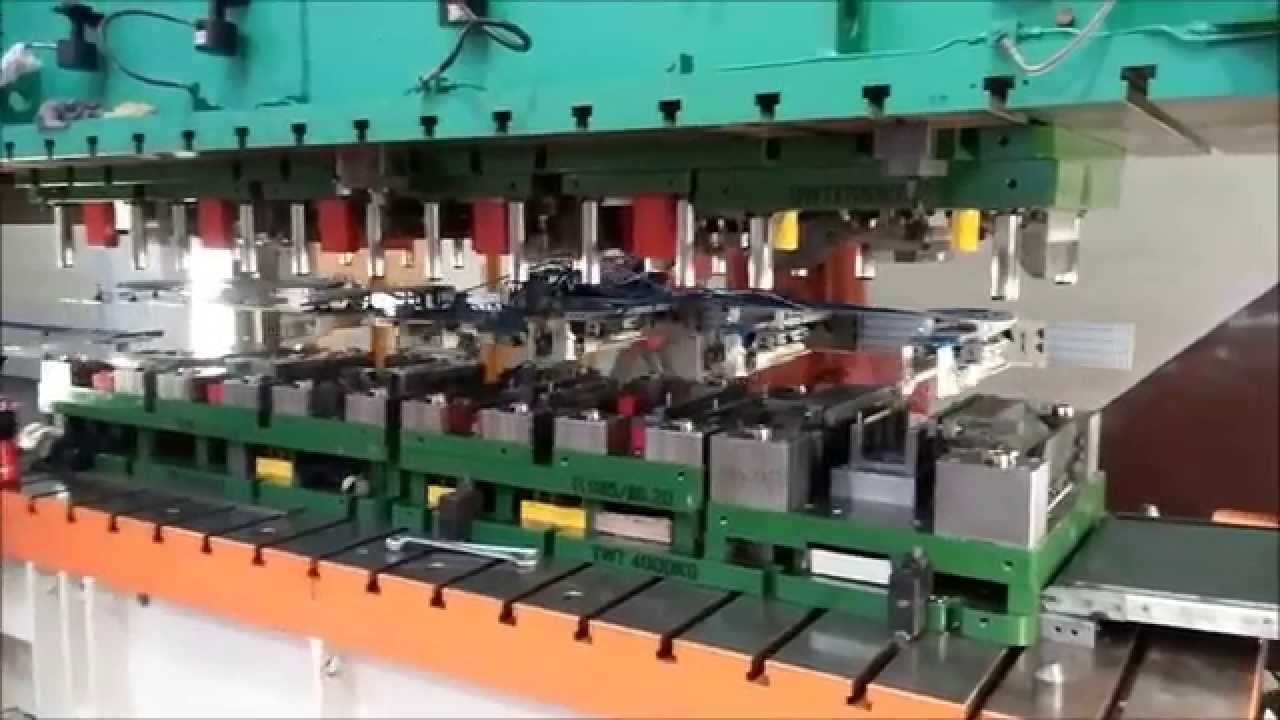

In its most basic form, transfer die stamping is a process of metal stamping where individual blanks are transferred between different stations or dies to progressively shape and form the material into a specific finished product.
The princess is known for its compatibility with manufacturing larger, more complex parts, and it is especially suitable for intricate detailing in parts – as well as components that require multiple operations that might not be available with a progressive die.
With the press transfer systems available in this process, you get advantages such as the ability to produce larger and more intricate parts. Transfer die stamping is mostly used when you need the part itself to be free of the strip, thus allowing operations to be performed more freely.
You can have a transfer press stamping die being a single die that stands alone, or a number of dies perfectly arranged in a row – kind of like a traditional assembly line.
Transfer presses are also known for their impressive versatility, as well as the variance in part features such as cut-outs, pierced holes, knurls, and more.
From flexibility and versatility in operation to its compatibility with incredibly intricate details, transfer die stamping is an impressive process that allows manufacturers to improve the efficiency of their procedures.
The Significance Of Transfer Die Stamping in Manufacturing
Transfer die stamping has become a significant manufacturing process that comes with different importances as far as industrial applications go. The significance of transfer presses comes in their ability to effectively manufacture large, complex, and high-precision parts. Some of these significances include:
Versatility in Part Size and Complexity
Transfer die stamping is especially suited for producing intricate, large parts that would most likely require multiple operations. The process can handle different part sizes, making it flexible from an operational standpoint.
High Volume Production
Transfer die stamping is especially designed for high-volume production, as well as complex geometries. This makes the process ideal for industries where you need to build highly complex tools – and in quick time, too.
Efficiency and Speed
The use of automated transfer mechanisms and multiple die stations paves the way for efficiency across the board.
Interestingly, this efficiency also extends to cost. The transfer press will come with a considerable level of investment in setup and tooling for sure, but the costs tend to reduce as you produce more components.
Material Utilization
In general, the process also reduced material waste by forming and cutting blanks from the material strip and taking our scrap all through the production process.
Consistency and Quality
When you consider the stamping and die parameters, you’d find that this process is repeatable and consistent. As such, every part you produce will be able to meet the desired quality standards.
Reduced Secondary Operations
Several parts produced using a transfer die stamping machine require little to no additional post-processing. This reduces the need for any secondary operations, which might add to your overall bill.
Just as well, it’s common to find transfer metal die press setups that come with stations where you assemble components and attach fasteners. All of these can go a long way to streamline the production of several complex components.
Широкий ассортимент материалов
Вы можете легко использовать штамповочный пластинчатый инструмент с различными материалами – от меди до алюминия и стали. Пока материал подходит для ваших приложений, у вас не должно быть проблем.
Постоянное качество продукции
Автоматизация и точность, используемые в этом процессе, гарантируют, что каждая деталь постоянно соответствует спецификациям и допускам, снижая дефекты и обеспечивая качество продукции.
Конкурентное преимущество
Производители могут применять штамповку с использованием пластинчатого инструмента, чтобы получить конкурентное преимущество, поскольку это помогает им производить сложные детали высокого качества в экономичной манере. И в рынке, где требования потребителей меняются мгновенно, это значительно помогает производителям.
Снижение зависимости от рабочей силы
Увеличение автоматизации при использовании машины для штамповки с пластинчатым инструментом сократило количество ручного труда. Это помогает компаниям по штамповке с пластинчатым инструментом, таким как KDM Fabrication, сокращать трудовые затраты и также может способствовать общей безопасности рабочего места.
Экологические аспекты
Благодаря его способности эффективно использовать материалы и сокращать образование отходов, штамповка с использованием пластинчатого инструмента – экологичный процесс производства, который соответствует растущему тренду.
Понимание основ штамповки с использованием пластинчатого инструмента:
При работе с компонентами пластинчатого инструмента для штамповки, важно правильно организовать рабочий процесс.

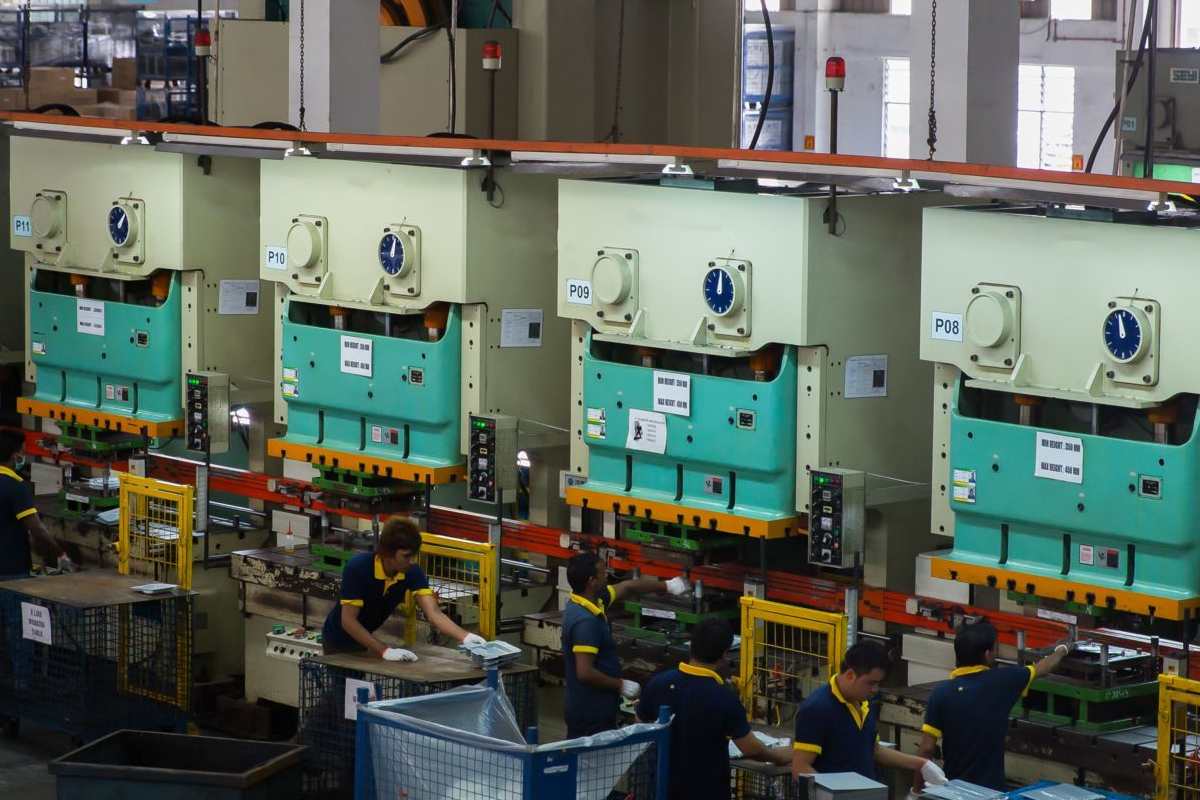

Процесс штамповки с использованием пластинчатого инструмента
Цель состоит в поэтапной формовке и создании материала в соответствии с вашим видением. Как вы могли бы предположить, многие компании могут легко изменить свои операции. Тем не менее, в KDM Fabrication мы считаем, что этот рабочий процесс идеален:
Подготовка материала
В подходящий момент процесс начинается со стружки или катушки металлического материала. Этот компонент в конечном итоге разматывается и подается в пресс-передаточные системы, где он в конечном итоге разрезается на различные заготовки.
Операции вырубки разделят материал на желаемую форму и размер, и это важно, поскольку вы хотите обеспечить подобие каждой заготовки.

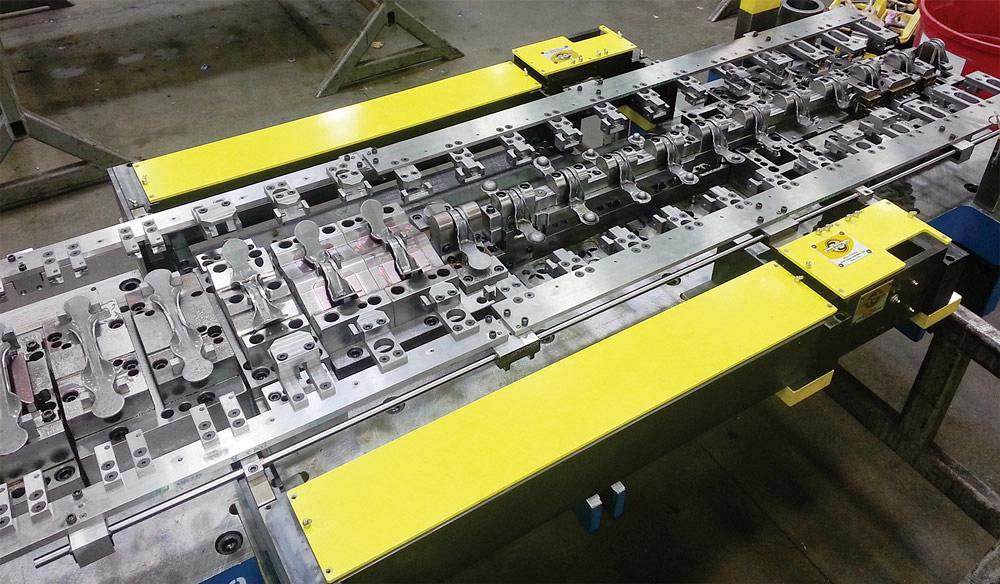

Система передачи
Это один из наиболее важных компонентов всего процесса. Он помогает перемещать отдельные заготовки с одной станции на другую.
Следует помнить, что системы могут отличаться – они могут быть механическими, роботизированными или гидравлическими. Что бы вы ни выбрали, это обеспечит точное позиционирование и перемещение заготовок между штамповочными станциями.
Станции штамповки
Процесс штамповки на прессе обычно включает в себя различные штамповочные станции, каждая служащая определенной цели. От формовки до изгиба и прокалывания, последовательный транспорт станций тщательно спланирован для обеспечения правильной геометрии части.
Постепенная формовка
С перемещением заготовок из одной штамповочной станции в другую, формовка и создание можно легко включить. Помните, что каждая штамповочная станция выполняет уникальную операцию – будь то добавление определенных элементов, изменение формы материала или даже создание контуров.
Удаление отходов
Как и при постепенной штамповке, этот процесс также включает удаление отходов материала на всем протяжении процесса формования металла. Операции резания и обрезания рекомендуются для этого, поскольку они помогают оптимизировать целостность оставшихся металлических деталей.
Сборка и крепление
Это не обязательное требование, но некоторые установки с пластинчатым инструментом при штамповке имеют станции, где можно крепить компоненты и крепежные элементы. Например, зажимы, винты или другие подсборки могут быть добавлены как часть всего процесса штамповки.
Готовая продукция
После того как заготовки проходят через необходимые штамповочные станции, вы получаете готовый продукт. Этот продукт отделяется от отходов материала, и в зависимости от цели, которую вы хотите достичь, может проводиться послепроцессинг.
Контроль качества
В течение всего процесса важно включать этапы контроля качества. Это помогает обеспечить соответствие каждой детали требуемым спецификациям.
После завершения этого этапа, вы можете упаковать продукт и отправить его клиентам.

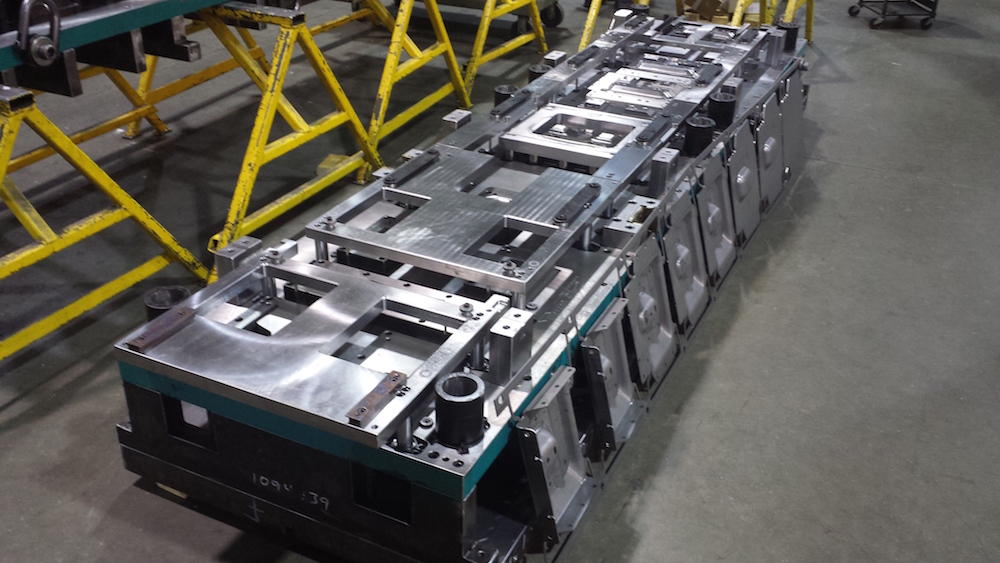

Важность проектирования оснастки при штамповке с использованием пластинчатого инструмента
Одним из самых критических компонентов всего процесса штамповки с использованием пластинчатого инструмента является проектирование оснастки. Оснастка играет важную роль в определении эффективности, качества и доступности всего процесса, и помогает в этих областях:
Качество детали и точность
Правильное проектирование оснастки при штамповке с использованием пластинчатого инструмента скажется на точности и качестве получаемых готовых деталей. Среди прочего, оно гарантирует, что созданные детали соответствуют вашим требованиям.
Сложные геометрии
Мы уже отметили тот факт, что штамповка с использованием пластинчатого инструмента используется для деталей с сложными формами. С идеальным проектированием оснастки, вы легко можете достигнуть этих геометрий с большей точностью и последовательностью.
Использование материала
Эффективное проектирование оснастки минимизирует отходы материала за счет оптимизации размещения деталей на полосе материала. Это снижает количество отходов и способствует экономии затрат.
Эффективность производства
Проектирование оснастки также поможет оптимизировать процесс штамповки и его эффективность, так как позволяет непрерывный поток материала. Это сокращает простои и повышает уровень производства.
Сокращение отходов
С эффективной оснасткой вы можете внедрить элементы для удаления отходов внутри штамповочных станций. Это позволит вам лучше оптимизировать целостность оставшихся материалов.
Защита оснастки
При правильном проектировании инструментов вы можете внедрить правильные функции защиты оснастки и предотвратить любой вид повреждений, которые могут возникнуть в процессе штамповки. Вы можете добавить вещи, такие как датчики и механизмы для вылавливания брака и автоматической остановки пресса, чтобы предотвратить дальнейшие повреждения.
Интеграция сборки
Есть несколько случаев, когда проектирование инструментов также включает функции, которые помогают улучшить сборочные операции в пределах позиций штамповки. Если это так, то вы получите более упрощенный процесс производства. И, в дополнение, вам не понадобится много в дополнительной последующей обработке.
Снижение затрат
Проектирование инструментов также помогает снизить затраты различными способами. Это сокращает отходы, уменьшает количество средств, которые вы тратите на обслуживание, и оптимизирует эффективность производства в целом.
Адаптивность и универсальность
С правильными инструментами вы сможете обеспечить должную гибкость и адаптивность в ваших процессах. Это делает более простым адаптацию к изменениям возможных производственных требований. И, со временем, вы также получаете выгоду от снижения затрат.

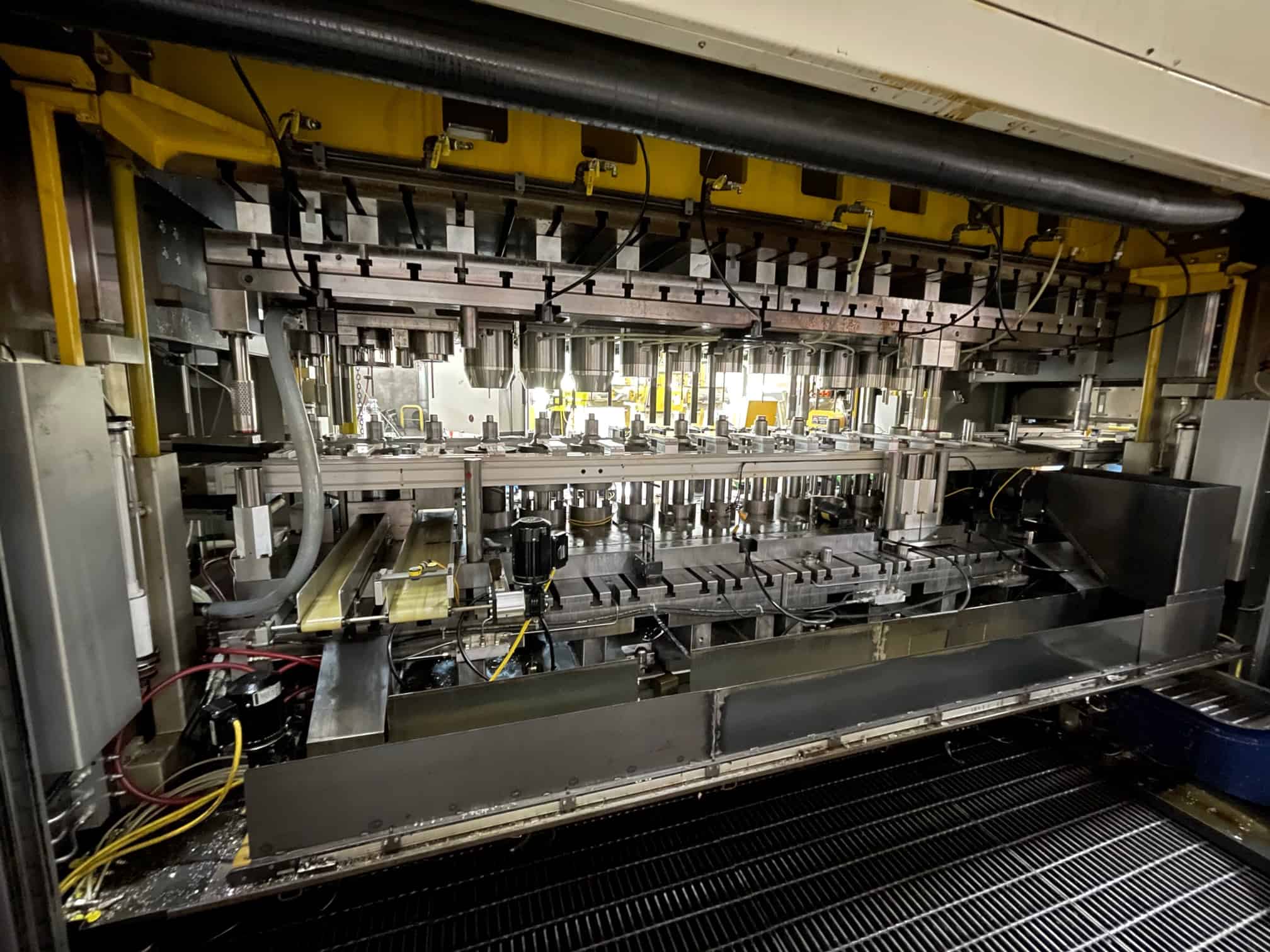

Различные типы трансферных прессов
При обработке процесса трансферной штамповки важно понимать различные виды прессов, доступных на рынке. Эти машины поставляются в различных конфигурациях, каждая из которых предназначена для решения конкретных производственных задач и процессов.
Конечно, ваш выбор среди этих прессов будет зависеть от таких факторов, как сложность деталей и объем производства. Тем не менее, вот несколько наиболее значимых вариантов:
Механический трансферный пресс
Механический трансферный пресс обычно управляется с помощью механических звеньев – кривошипов, кулачков и т. д. – для перемещения трансферной системы и штамповки материала. Эти прессы особенно известны своей точностью и скоростью, и работают наилучшим образом для производства высокого объема, независимо от сложности детали.
Гидравлический трансферный пресс
Эти прессы используют гидравлические цилиндры для управления движением трансферной системы и нанесения силы в процессе штамповки. Они примечательны своей операционной универсальностью, а также способностью обрабатывать различные материалы и геометрии деталей.
Серводвигательный трансферный пресс
Как следует из названия, эти прессы используют электрические серводвигатели для управления приводными системами и контроля прикладываемой силы к материалу. Они полезны своим прецизионным управлением и гибкостью, а также тем, что они программируемы. При создании сложных деталей с высокими допусками, эти прессы являются более предпочтительными.
Пресс трансфера с одной точкой
Пресс трансфера с одной точкой поставляется с одним трансферным пунктом, где деталь транспортируется между позициями штамповки. Их простота в управлении, хотя их функциональность не является наилучшей.
Пресс трансфера с двумя точками
Как следует из названия, эти прессы имеют две трансферные точки. С этой конструкцией они предлагают оптимальное управление и стабильность, особенно при обработке тяжелых деталей.
Пресс трансфера с тремя точками
Пресс трансфера с тремя точками поставляется с тремя трансферными точками. В ситуациях, когда пресс с двумя точками может быть неудобен, этот вариант работает лучше. Они обеспечивают стабильность и большую точность, и обеспечивают безупречность в процессе трансфера.
Прогрессивный трансферный пресс
Прогрессивный трансферный пресс построен для соединения преимуществ как трансферной, так и прогрессивной штамповки. С трансферной системой этот пресс перемещает материал через различные позиции штамповки.
Тандемный трансферный пресс
Здесь вы используете различные прессы, работающие одновременно для производства деталей. Каждый пресс работает самостоятельно, выполняя определенную операцию. В конце рабочего дня детали перемещаются между прессами для завершения процесса производства.
Триплексный трансферный пресс
Эти прессы похожи на предыдущий вариант. Однако отличие состоит в том, что они поставляются с тремя прессами, которые работают последовательно для выполнения различных операций штамповки. Если вам нужно работать с сложными деталями, требующими различных стадий формовки, то триплексный трансферный пресс подходит.
Ротационный трансферный пресс
Ротационный трансферный пресс поставляется с вращающимся столом или башмаком, управляющим обрабатываемой деталью. Эти прессы подходят для деталей с нестандартными формами, а также когда необходимо выполнять различные операции в различных ориентациях.
Индексный трансферный пресс
Индексный трансферный пресс использует линейную или вращающуюся систему для перемещения детали. Эти прессы подходят для деталей с многогранными операциями, а также когда требуется точное индексирование.
Выбор типа трансферного пресса зависит от конкретных производственных требований и сложности изготавливаемых деталей. Производители часто выбирают наиболее подходящий тип пресса для оптимизации эффективности производства, качества деталей и общей экономичности.
Преимущества трансферной штамповки
С трансферной штамповкой вы получаете несколько преимуществ независимо от производственного процесса, в котором участвуете. Некоторые из них включают в себя:
Универсальность размера и сложности деталей
Одно из основных преимуществ трансферной штамповки – это возможность обработки деталей различных размеров – от маленьких компонентов до крупных деталей. Благодаря этому процесс работает в различных отраслях, независимо от отрасли.
Высокая производственная мощность
Производство больших объемов – еще одно преимущество, которое можно легко получить при трансферной штамповке. Она работает в отраслях, где требуется большое количество деталей – от автомобильной до строительной и других.
Эффективность и скорость
Благодаря использованию различных штампов и автоматизированных трансферных систем можно повысить эффективность и непрерывность производства. В целом, производственная эффективность может быть улучшена, а время производства существенно сокращено.
Экономичность
Честно говоря, для трансферной штамповки требуется значительные первоначальные инвестиции. Однако процесс становится более экономичным со временем, особенно при производстве больших объемов. Увеличение производственного объема приведет к сокращению затрат на формообразующие инструменты на единицу продукции, что делает процесс более доступным в долгосрочной перспективе.
Использование материалов
Трансферная штамповка позволяет снизить потери материала за счет эффективной обработки и резки заготовок из полосы материала.
Постоянство и качество
В целом, процесс повышает однородность и повторяемость, обеспечивая соответствие установленным стандартам для каждой детали. При проектировании деталей, работающих в условиях повышенной безопасности, это особенно важно.
Сокращение вторичных операций
Многие детали, произведенные с использованием трансферной штамповки, не требуют каких-либо дополнительных вторичных обработок. Таким образом, вместо затрат на вторичные операции можно значительно сэкономить.
Долговечность и долговечность инструментов
При правильном проектировании инструментов вы не испытаете проблем с использованием их в течение длительного времени. Тот факт, что можно сократить затраты на обслуживание и замену, означает, что вам не придется тратить так много денег.
Минимизация дефектов
Еще одним недооцененным преимуществом этого процесса является возможность снижения возникновения существенных дефектов, таких как трещины, морщины и искажения деталей. При правильной компоновке и конфигурации инструментов эти проблемы должны быть значительно снижены.
Интеграция сборки
В традиционной системе трансферной штамповки могут быть станции, где можно собирать компоненты или правильно устанавливать крепежные элементы. Это уменьшает сложность производства и также устраняет необходимость в дополнительных сборочных операциях.
Экологические аспекты
В целом, трансферная штамповка не имеет существенных окружающих воздействий. При условии правильного использования инструментов вы сможете минимизировать любые возможные экологические проблемы.
Применение процессов трансферной штамповки
Благодаря своей универсальности трансферная штамповка нашла применение в различных областях. Сегодня процесс функционирует в следующих отраслях:
Автомобильная промышленность
Трансферная штамповка используется в автомобильной отрасли для производства различных компонентов, начиная от частей шасси до деталей подвески и многого другого. Многие из этих компонентов требуют сложных геометрических форм и высокой точности, поэтому важно, чтобы процесс был выполнен правильно.
Авиационная
В авиационной отрасли этот процесс используется для создания различных точных компонентов – шасси, деталей двигателя и т. д. Эти инструменты должны иметь высокую точность и качество, и необходимость соответствия строгим требованиям делает этот процесс еще более важным.
Электротехника и электроника
Трансферная штамповка помогает производить различные электрические и электронные компоненты – такие как терминалы, разъемы и контакты.
Производство бытовой техники
При производстве различных бытовых приборов использование трансферной штамповки также приходится кстати. От деталей холодильников до компонентов стиральных машин и других, качество и эффективность этого процесса делает его особенно полезным для производителей.
Строительная и строительная отрасль
Трансферная штамповка помогает изготавливать зажимы, скобы и другие инструменты, используемые в строительных конструкциях. Они необходимы для обеспечения целостности и устойчивости инфраструктуры и зданий, поэтому они должны быть построены правильно.
Телекоммуникации
Небольшие компоненты, такие как терминалы и разъемы, используемые в производстве телефонов и другого телекоммуникационного оборудования, изготавливаются с использованием техники переносного штампования матриц. Эти компоненты должны безупречно соответствовать требованиям пользователей телекоммуникаций, и для этого также важна эффективность данного процесса.
Товары народного потребления
Технология переносного штампования матриц оказывает влияние на производство различных товаров народного потребления, таких как фурнитура, замки и другие аксессуары. Эти изделия не всегда имеют очень высокие стандарты производства, но их нужно производить массово. И здесь на помощь приходит данный процесс.
Возобновляемая энергия
Детали для приложений возобновляемой энергии, такие как компоненты турбин и солнечных панелей, могут быть созданы с использованием технологии переносного штампования матриц.
Производство ювелирных изделий
В области ювелирного дела данный процесс помогает изготавливать сложные и замысловатые изделия, такие как ремешки для часов, корпуса и другие инструменты.
Игрушки и игры
Производители игр и игрушек используют технологию переносного штампования матриц для создания различных компонентов, таких как игровые фишки и аксессуары для игровых фигурок.
Производство мебели
Петли, кронштейны, декоративные элементы и другие компоненты, используемые при сборке мебели, можно легко производить с использованием технологии переносного штампования матриц.
Все вышеперечисленное является лишь верхушкой айсберга, когда речь идет о функциональных возможностях переносного штампования матриц. Поскольку процесс расширяется и используется все больше, можно ожидать обнаружения еще большего количества функциональных возможностей.
Соображения и устранение неисправностей в технологии переносного штампования матриц
Как и многие другие механические процессы, процесс переносного штампования матриц требует значительного количества мыслей и настройки. Прежде чем приступить к процессу, необходимо учесть некоторые важные соображения и шаги по устранению неисправностей, которые стоит учесть:
Соображения для процесса
Проектирование инструмента
Перед тем как начинать, необходимо обеспечить правильное проектирование инструмента, так как это поможет существенно повысить эффективность производства. В этой связи следует обратить внимание на такие факторы, как компоновка матриц, покрытия, материалы и механизмы защиты.
Выбор материала
Также важно выбрать правильные материалы. При выборе следует учитывать такие факторы, как прочность детали, функциональность, толщина и обрабатываемость. Все это повлияет на качество инструмента и его способность прослужить долго.
Обслуживание матриц
Регулярный осмотр и обслуживание матриц и инструмента помогут предотвратить повреждения и износ. Поэтому следует установить прочный график обслуживания, чтобы обеспечить оптимизацию срока службы и качества инструмента в целом.
Система переноса
Необходимо правильно обслуживать систему переноса и правильно калибровать ее, чтобы обеспечить оптимизацию позиционирования и перемещения детали.
Смазка и охлаждение
Процесс переносного штампования матриц может привести к значительному нагреву. Поэтому важно обеспечить правильную смазку всех деталей, участвующих в процессе. В некоторых случаях возможно потребуется использование соответствующих систем охлаждения, чтобы обеспечить управление и оптимизацию нагрева.
Системы защиты матриц
Мы рекомендуем устанавливать системы защиты матриц, чтобы предотвращать повреждения матрицы и инструмента. Эти системы способны обнаруживать дефекты, такие как двойное питание, неправильное питание, столкновения инструмента и многое другое, в конечном итоге предотвращая повреждения в долгосрочной перспективе.
Подача и выравнивание материала
Системы подачи материала нужно настроить так, чтобы обеспечить непрерывный и плавный поток материала в матрицу. Также необходимо установить процессы выравнивания, чтобы исправить установку катушки в материальной полосе.
Управление отходами
При проектировании переносного штампа следует обеспечить его способность к минимизации отходов. Эффективное удаление отходов в пределах матрицы пригодится, поскольку это позволит обеспечить правильное использование материала и экономию затрат.
Устранение неисправностей в процессе
Теперь, хотя процесс должен проходить без сбоев, стоит помнить, что возможны проблемы. И учитывая это, представляем несколько возможных дефектов и шаги, которые можно предпринять для их устранения:
Дефекты деталей
Всегда выявляйте и устраняйте проблемы, такие как трещины, складки и искажения деталей. Также правильная настройка настроек матрицы поможет обеспечить хорошее состояние штампованных деталей.
Износ инструмента
Необходимо следить за износом матриц и заменять изношенные инструменты, чтобы обеспечить качество деталей и эффективность производства.
Неправильное и двойное питание материала
Если у вас возникли проблемы с неправильной подачей или двойной подачей материала, в этом случае вам может потребоваться помощь специалиста. Распространенные проблемы включают неправильное выравнивание материала и неисправность системы переноса, поэтому важно правильно настроить системы переноса и обработки материалов по мере необходимости.
Проблемы с смазкой матрицы
Необходимо следить за исправностью вашей системы смазки. Эффективное смазывание важно, поскольку недостаточное или избыточное смазывание может легко привести к возможным дефектам.
Перегрев матрицы
Если вы обнаружите, что матрица перегревается, вам нужно установить правильную систему охлаждения. В случае высокоскоростного штампования может потребоваться также настроить скорость штампования, чтобы обеспечить правильное управление нагревом.
Проблемы с материалом
Если у вас возникают проблемы с материалом, обратитесь к поставщикам материалов, чтобы узнать, как вы можете поддерживать постоянство и качество.
Чтобы обезопасить себя, в первую очередь стоит учесть это при выборе поставщиков материалов.
Сбои в системе переноса
Системы переноса, такие как неправильное выравнивание и заминки, можно отрегулировать, чтобы обеспечить плавную обработку материала между матричными станциями.
Технология переносного штампования матриц против технологии прогрессивного штампования матриц
Технологию переносного штампования матриц сравнивают с несколькими другими процессами, которые в целом находятся на одном уровне. И ни один из них не так явно выделяется, как технология прогрессивного штампования матриц. Так в чем же их различие?
Обзор процесса
Процесс переносного штампования матриц включает перенос отдельных заготовок между различными матричными станциями с помощью системы переноса. С другой стороны, прогрессивное штампование матриц включает подачу непрерывной полосы материала через одну матрицу, которая содержит различные этапы или станции.
Использование материала
Технологии переносного штампования матрицы и прогрессивного штампования матрицы довольно хорошо справляются с использованием материала. Однако учитывая, что технология переносного штампования матрицы вырезает каждую заготовку из полосы материала, у вас может быть немного больше отходов.
Сложность деталей
Обе технологии хорошо работают с комплексными деталями и замысловатыми формами. Однако технология переносного штампования матрицы лучше подходит для приложений, в которых требуются различные операции с одной и той же деталью, а технология прогрессивного штампования матрицы более подходит для более простых или умеренно сложных деталей с меньшим количеством элементов в целом.
