Существует несколько видов электрических коробок, которые являются важными для облицовки проводных соединений в любой системе электрической установки. Эта статья сравнивает монтажные коробки и коробки для тяги, включая их типы, размеры и расстояние между этими электрическими коробками.
Определение
Монтажная коробка
Монтажные коробки – это пластиковые или металлические электрические коробки, используемые в качестве оболочек для соединения кабелей. Они обеспечивают легкий доступ к проводам, так как для внесения изменений, дополнений или ремонта в кабельную канализацию нужно лишь открутить крышку.
Установка монтажной коробки также помогает защитить проводку от воздействия окружающей среды и нежелательного вмешательства.
Монтажная коробка
Дополнительные ресурсы:
Монтажная коробка
Электрический корпус
Коробка для тяги

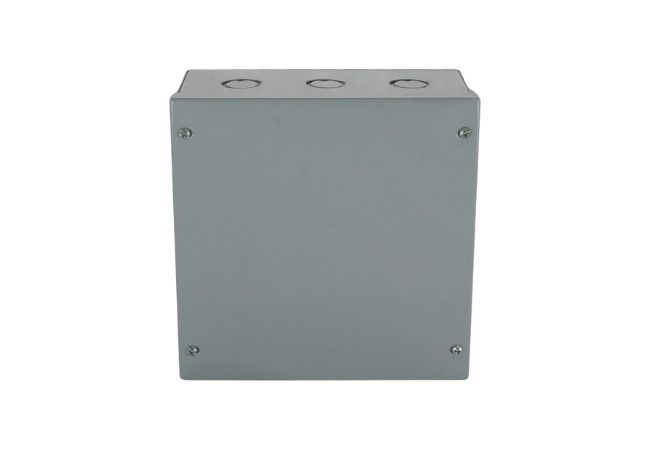

Коробка для тяги – это электрическая коробка, предназначенная для проведения электрических кабелей через неметаллические или металлические кабельные лотки и канализацию. Они предоставляют возможность провести проводники на большое расстояние без создания чрезмерного напряжения на кабеле или изоляции.
Коробку для тяги необходимо устанавливать в стратегических местах в электрических кабельных системах, чтобы обеспечить подключение длинных участков проводки в более короткие интервалы.
Их использование является обязательным в электрических кабельных лотках, где количество петель между розетками превышает максимально допустимое значение, установленное Национальным электротехническим кодексом.
Дополнительные ресурсы:
Электрическая коробка для тяги
Национальный электротехнический кодекс
Типы
Существует различные типы обеих электрических коробок, включая:
Типы монтажных коробок
Электрические монтажные коробки имеют различные размеры и формы в зависимости от целей, для которых они предназначены. В общем, существуют следующие основные типы монтажных коробок:
Стандартные монтажные коробки
Это обычные электрические монтажные коробки, используемые для обычных электрических соединений в домах. У них маленькие и средние размеры, и они изготовлены из обычных пластмассовых или металлических материалов.
Установка стандартной монтажной коробки проста, и внутри у нее немного проводов. Их установочный процесс незамысловат из-за небольшого объема энергии, необходимого для большинства жилых домов.
Круглые монтажные коробки
Это круглые монтажные коробки, имеющие форму сковороды, большинство из них имеют глубину ¾ дюйма. Они являются лучшим типом электрических монтажных коробок для формирования соединений в стенах и/или потолках для электрических точек освещения. Большинство из них выполнены из металла и исключительно эффективны в разделении проводов во всех участках электрической установки.
Восьмигранный короб соединительный
Как следует из названия, это короба соединительные, имеющие восьмигранную форму. Они занимают меньше места и в основном используются для соединения электрической проводки в потолочных конструкциях. Более того, они обладают высокой гибкостью и могут вмещать больше, чем предусмотрено по своей вместимости.
Групповой короб соединительный
Существуют различные типы групповых коробов соединительных, начиная от 4-групповых, 3-групповых и 2-групповых версий. Все они имеют схожую структуру и изготавливаются из металла.
Групповые короба соединительные идеально подходят в качестве внутренних электрических коробов, и можно использовать версии от 2-групповых до 4-групповых коробов.
Короба соединительные для наружного применения
Как следует из названия, это типы электрических коробов, используемые для наружных электрических соединений. Обычно для изготовления коробов соединительных для наружного применения используются самые прочные материалы, в основном металл. При использовании этих электрических коробов следует убедиться, что они соответствуют всем стандартам коробов соединительных NEC.
Типы коробов для тяги проводов
Существуют различные типы коробов для тяги проводов в зависимости от того, как провод входит и выходит из электрического короба.
- Прямой короб для тяги проводов – это тот, в который вы подключаете провода, проходящие через гофру, к противоположным сторонам электрического короба. Это позволяет линейно тянуть провода через гофру. Для упрощения тяги вы можете устанавливать его через определенные интервалы по всей длине прямой тяги проводов.
- Угловой короб для тяги проводов – это тот, через который провода входят с одной стороны под прямым углом к стороне, через которую они покидают короб.
- Короб для тяги проводов U-образной формы – это тот, через который провода входят и выходят через одну и ту же сторону.
Типы коробов для тяги проводов
Размеры коробов соединительных
Для определения размеров короба соединительного вам не нужно выполнять какие-либо расчеты, поскольку они стандартизированы. Вместо этого обратитесь к таблице в NEC 314.16, чтобы установить минимальный и максимальный объем вашего электрического короба соединительного. Эта таблица применяется, если размер проводников в коробе соединительном составляет от 18 до 6 AWG.
Размеры коробов соединительных
Размеры коробов для тяги проводов
Размеры короба для тяги проводов зависят от количества и размера проводников, а также диаметра и количества гофр.
Для проводников 4 AWG и более вы должны определять размеры короба для тяги проводов в соответствии с NEC 314.28. Мы предоставим краткое описание стандартов размеров коробов для тяги проводов для обычных типов тяги вместе с иллюстрацией расчета.
Прямая тяга
Определение глубины короба для прямой тяги зависит от пространства, необходимого для вводов и гайки-переходника, а также от максимального диаметра гофры. Следовательно, убедитесь, что длина короба для прямой тяги не менее 8 раз больше максимального диаметра гофры.
- Предположим, что электрический короб для тяги проводов имеет 4 гофры и самый большой диаметр из них составляет 5”
- Минимальная длина короба = 8 x 5” = 40”
Угловая тяга и тяга U-образной формы
Для угловой и/или U-образной тяги вам следует определять размеры коробов для тяги в соответствии с NEC 314.28(A)(2).
Угловые тяги
Гарантировать, чтобы расстояние между каждым входом в гофрированную трубу в тяговом ящике и противоположной стеной было итоговой суммой:
- 6 раз торговая мера самой крупной гофрированной трубы в ряду.
- Сумма всех дополнительных диаметров входов гофрированных труб в ряду.
Например, предположим, что электрический тяговый ящик имеет угол 90 градусов с тремя гофрированными трубами диаметром 3”, 3” и 5”. Размер тягового ящика рассчитывается следующим образом:
- 6 умножить на диаметр самой крупной гофрированной трубы = 6 x 5” = 30”
- Сумма всех дополнительных диаметров гофрированных труб = 3” + 3” = 6”
- Итого = 30” + 6” = 36”
Кроме того, линейное расстояние между точками входа и выхода каждой цепи должно составлять 6 раз диаметр соответствующей гофрированной трубы. Следовательно, необходимые расстояния в приведенном выше примере составляют:
- Расстояние для цепей в гофрированной трубе диаметром 5” = 6 x 5” = 30”
- Расстояние для цепей в гофрированной трубе диаметром 3” = 6 x 3” = 18”
U-тяги
Вы используете аналогичную процедуру, применяемую для угловых поворотов, чтобы рассчитать расстояние между точками входа и выхода гофрированных труб.
- 6 раз торговая мера самой крупной гофрированной трубы в ряду.
- Сумма всех остальных диаметров гофрированных труб в том же ряду и стене.
Не забудьте независимо учитывать точки входа и выхода для каждой гофрированной трубы. Рассчитайте размер тягового ящика, когда цепь использует гофрированную трубу диаметром 5”:
- Шесть раз диаметр самой крупной гофрированной трубы = 6 x 5” = 30”
- Сумма дополнительных диаметров гофрированных труб = 5”
- Итого = 30” + 5” = 35”
Расчет линейного расстояния между точками входа и выхода аналогичен угловым поворотам: 6 умножить на диаметр гофрированной трубы. Также необходимое расстояние в данном примере составляет 30” (6 x 5”).
Комбинированный тяговый ящик с угловыми и прямыми тягами
Если присутствуют как угловые, так и прямые тяги, выполните расчет размера тягового ящика на основе обеих наборов рекомендаций. Используйте наибольшие полученные измерения.
Рассмотрим комбинированный ящик с:
- Прямой тягой, имеющей гофрированную трубу диаметром 2”
- Угловой тягой, имеющей гофрированную трубу диаметром 3”
Прямой и угловой тяговый ящик
Расчет высоты тягового ящика
Рассчитайте высоту, умножив 6 на самую крупную гофрированную трубу, затем добавьте итоговую сумму остальных. Поскольку здесь есть всего одна гофрированная труба, умножьте ее на 6 и ничего не добавляйте (6 x 3” = 18”).
Расчет ширины тягового ящика
Здесь есть 2 варианта, поэтому выполните оба расчета и выберите наибольшее значение.
- Вариант 1 включает умножение 8 на диаметр прямой тяги (8 x 2” = 16”).
- Вариант 2 включает умножение 6 на самую крупную гофрированную трубу и добавление итоговой суммы всех остальных диаметров (6 x 3”) + 2 = 20”).
Размеры тягового ящика
У данного комбинированного ящика должна быть ширина 20” и высота 18”. Расстояние между точками входа и выхода для угловой тяги составляет 6 x 3” = 18”.
Заключение
Распределительные коробки и тяговые ящики являются важными компонентами любого электрического монтажа. Свяжитесь с нами для получения качественных электрических коробок, и наш персонал поможет вам на протяжении всего процесса до получения вами продукции.
