Металлическая нарезка – важная техника в процессе металлообработки.
Это руководство исследует все аспекты процесса нарезки. От преимуществ, ограничений, классификации до применения; вы узнаете все о нарезке листового металла.
Продолжайте читать, чтобы узнать больше.

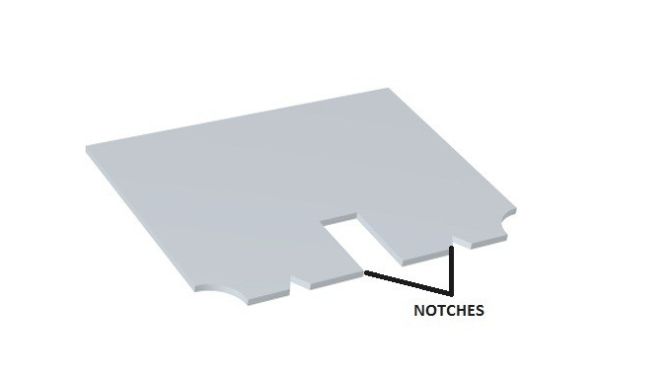

Что такое металлическая нарезка листового металла?
Нарезка листового металла заключается в удалении нежелательного металлического материала с краев листового металла. Самым популярным инструментом для этого процесса является штамповочный пресс.
Преимущества металлической нарезки
Следующие преимущества нарезки в металлах;

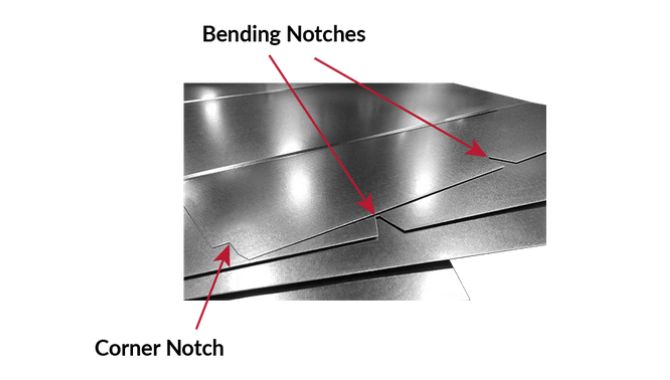

Примеры нарезки
- Процесс нарезки подходит для различных металлических материалов
Этот процесс может выполняться на любом металлическом материале, делая его наиболее надежным для удаления нежелательных металлических материалов.
- Лучший для сложных форм
Через процесс нарезки производители и дизайнеры могут создавать желаемые формы.
Эти сложные формы зависят от различных штамповочных прессов и пресс-форм, используемых в процессе нарезки.
- Высокая скорость нарезки
Процесс всегда быстр, что создает значительное влияние на длительность цикла времени.
Недостатки нарезки в металлообработке
Следующие недостатки нарезки в металлах;
Стоимость
Первоначальная стоимость приобретения штамповочного пресса, используемого для нарезки металлических материалов, значительно высока. По этой причине компании, работающие с фиксированным бюджетом, не могут позволить себе оборудование для нарезки.
Вместо этого они используют другие методы для удаления нежелательных металлических материалов до желаемого состояния.
Типы нарезок в листовом металле
Следующие типы металлической нарезки могут выполняться на листовом металле;

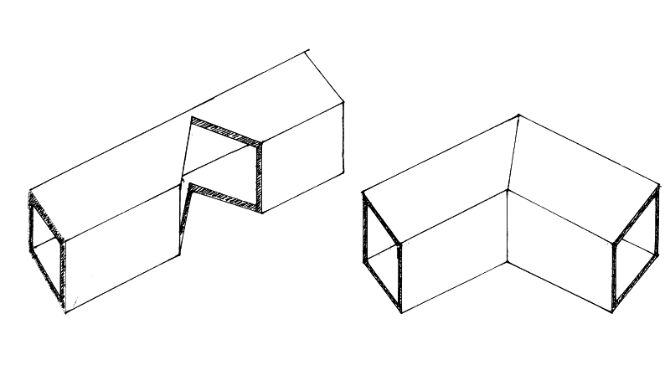

Нарезка в металлообработке
Угловая нарезка
Для использования металлического листа в качестве части другого процесса требуются идеальные углы. Этот тип нарезки, выполняемый специально на различных типах листового металла, позволяет работать с листом.
Нарезка внешних углов
Это тип нарезки, при котором нежелательный материал удаляется с внешних краев листового металла.
Нарезка по образцу
Это нарезки, выполненные на листовом металле, который должен следовать определенному образцу на рабочем предмете. Здесь нарезка листа делается согласно необходимому образцу на последующих этапах рабочего предмета.
Для создания соответствующих образцов нарезки оператор штамповочного пресса должен обеспечить последовательное следование конкретным образцам.
Как сравниваются операции штамповки и выточки металлических листов
Два процесса сравниваются следующим образом:
| Переменная | Штамповка металлических листов | Операция выточки |
| Поверхность операции
| Она происходит только в пределах периметра листового металла для удаления нежелательных материалов. | Она может происходить только на краях листового металла для создания желаемой формы.
|
| Фактическая операция
| Пробитые отверстия могут иметь различные формы, такие как квадрат, прямоугольник и овал, в зависимости от использованного сверла. | В процессе выточки не используются отверстия, но на листовом металле создаются идеальные края. |
Дополнительные ресурсы:
- Штамповка металлических листов – Источник: KDMFAB
- Выточка – Источник: Википедия
Как работает процесс выточки металлических листов
Выточка металлических листов – Фото предоставлено: BlogMech
Собранные компоненты, включая рабочую поверхность, штамп и измерительные инструменты, помогают в процессе выточки металлических листов.
На листовом металле определите области или стороны, на которых вы хотите провести процесс выточки.
С помощью измерительного инструмента точно измерьте области для выточки, одновременно их отмечая.
Это делается на плоской рабочей поверхности, чтобы обеспечить точность.
После правильной идентификации ненужных частей листового металла используйте режущий инструмент – штамп. Тщательно удаляйте ненужные части листового металла, оставляя только нужные части, начиная с внешней стороны и двигаясь к центру.
Обратите внимание, что необходимо убедиться, что был соблюден правильный порядок для соответствующего процесса.
Дополнительные ресурсы:
- Угловая выточка – Источник: Conklin
- Выточка – Источник: Metal Supermarkets
Применение процесса выточки металлических листов
Следующие применения зависят от процесса выточки листового металла;
- Мебель
В процессе изготовления металлической мебели используется процесс выточки металлических листов для создания более тонких и идеальных краев.
- Производство спортивного оборудования
Спортивное оборудование должно быть безопасным в использовании.
Необходимо провести правильную фабрикацию через выточку металлических листов, чтобы получить более безопасные края оборудования, что улучшает безопасность и предотвращает травмы. Также этот процесс требуется при соединении частей оборудования, так как необходимо достичь определенного шаблона.
- Автомобильная промышленность
В этой промышленности создаются различные типы выточек металлических листов, чтобы обеспечить правильную посадку автомобильных деталей.
- Мастерские по обработке листового металла
Различные производители изделий из листового металла используют процесс выточки для достижения желаемых форм и краев листового металла.
- Изменение дизайнов больших компонентов
Различные большие дизайны компонентов и их формы могут быть изготовлены и изменены с помощью этого процесса выточки.
Как сравнивается процесс выточки металлических листов с выточкой труб
Оба процесса сравниваются следующим образом;
| Сравнение | Вытаскивание металлических листов | Выточка труб |
| Механизм процесса | Для удаления ненужных материалов на краях листов используется штамп. | В выточке труб производятся различные угловые разрезы на металлической трубе. |
| Скорость | Процесс выточки металлических листов быстр, что является преимуществом для цикла времени. | Выточка труб занимает больше времени в зависимости от размера и формы, которые должны быть вырезаны на трубе. |
| Совершенство | Он оставляет более тонкие края изделия для последующей обработки. | Остается грубое изделие, которое, возможно, нужно очистить перед дальнейшими процессами, такими как сварка. |
Факторы, которые следует учитывать при выборе оборудования для выточки металлических листов
Следующие факторы следует учесть при выборе оборудования для выточки листового металла;
- Регулировка зазора лезвия
Эта настройка должна быть автоматизирована, обеспечивая идеальные отрезы различной толщины.
Кроме того, автоматизированный нож гарантирует время идеальных отрезов без размытостей.
- Безопасность оборудования
Эта функция необходима для оборудования, поскольку оно не может выполнять никакие операции, если лезвия находятся в незажатом положении.
- Защита зоны резки
Оборудование должно иметь эту функцию, защищающую зону резки, но одновременно обеспечивающую видимость рабочей области. Для защиты рабочей зоны используется щит, что гарантирует безопасность операторов оборудования.
- Механизм резки
Функционирование оборудования должно быть гарантировано при проведении операции резки. Процесс резки должен быть одновременным без ограничений по длине или толщине.
Всегда процесс должен быть направляемым направляющим, выравниваемым к передним краям режущих лезвий.
- Регулятор хода
У оборудования должна быть эта функция, поскольку она контролирует скорость резки оборудования, контролируя количество выточек в минуту.
Заключение
При наличии правильной информации вырезка листового металла является простым процессом.
В КДМ мы изготавливаем множество индивидуальных деталей из листового металла. Неважно, какого вида вы хотите вырезку металла, у нас есть возможности для выполнения сложных проектов.
