Вы когда-нибудь задумывались, как производители и инженеры создают безупречные поверхности? Откройте для себя легенды о графиках поверхностной шероховатости и о том, как получить идеальную текстуру на материалах с помощью этого руководства. Различные темы, такие как методы, применение, интерпретация, стандарты и многое другое, также будут обсуждаться в этом руководстве, что поможет вам глубже понять диаграммы шероховатости поверхности. Приятного чтения!
Что такое шероховатость поверхности?
Совокупность пространственных дефектов на поверхности материала, включая отклонения от идеальной формы, измеряется как шероховатость поверхности. Она является неотъемлемой частью текстуры поверхности, которая раскрывает детали рельефа поверхности.
Шероховатость поверхности – распространенная метрика, используемая инженерами и производителями для определения того, как объект будет взаимодействовать с окружающей средой, и влияющая на такие вещи, как износ, трение и эстетика.

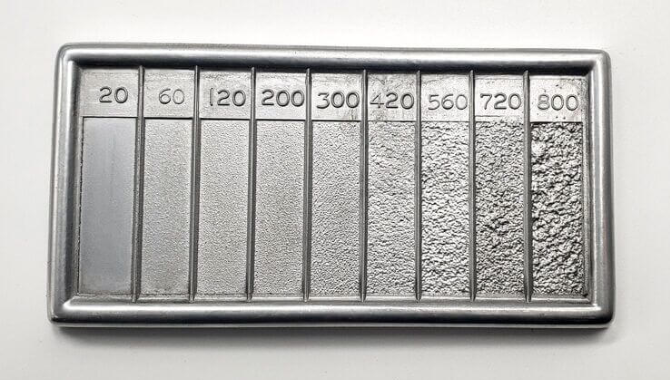

Методы измерения шероховатости поверхности
Инженеры используют различные подходы к измерению шероховатости поверхности, от традиционных контактных методов до современных бесконтактных технологий.

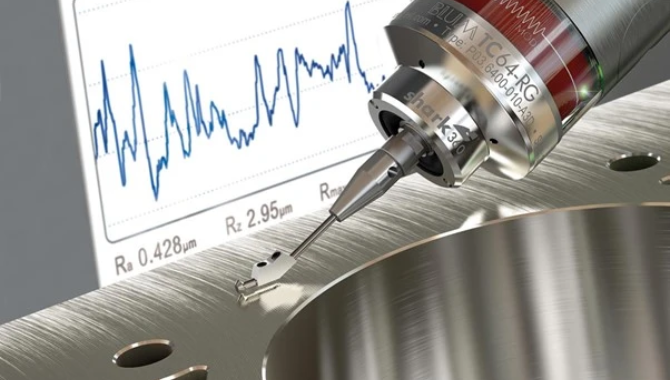

Профилометрия щупом – один из контактных методов, в котором для записи точной информации используются физические щупы, соприкасающиеся с поверхностью. Несмотря на свою точность, эти методы сопряжены с опасностью изменения поверхности материала. Бесконтактные методы, такие как лазерное сканирование или оптическая профилометрия, сводят к минимуму физический контакт и обеспечивают более мягкую оценку. Однако они могут столкнуться с трудностями, особенно на отражающих поверхностях.
В зависимости от требований к применению инженеры должны найти баланс между точностью и возможным воздействием на поверхность, чтобы обеспечить использование методов измерения зверя для конкретного набора требований к проектированию и производству.
Стандартный график шероховатости поверхности
Ра | Рz | ISO 1302 | VDI 3400 | Conv. Fin | |
| μм | μдюйм | μм | N3-N10 | 0-45 | Марка |
0,1 | 4 | 0,4 | N3 | 0 | |
| 0,2 | 8 | 0,8 | N4 | 6 | ▼▼▼▼ |
0,4 | 16 | 1,6 | N5 | 12 | |
| 0,8 | 32 | 3,2 | N6 | 18 | |
1,6 | 63 | 6,3 | N7 | 24 | ▼▼▼ |
3,2 | 125 | 12,5 | N8 | 30 | |
| 6,3 | 250 | 25 | N9 | 36 | ▼▼ |
| 12,5 | 500 | 50 | N10 | 42 | ▼ |
Диаграммы шероховатости поверхности являются важными инструментами в промышленности, поскольку они предлагают систему классификации и измерения текстур поверхности. Эти диаграммы служат в качестве общих ориентиров, облегчая эффективное взаимодействие между инженерами и производителями в отношении топографических свойств различных материалов. Специалисты, следующие этим рекомендациям, гарантируют общий словарь для оценки и достижения желательных поверхностных отделок, что способствует точности и последовательности в широком диапазоне производственных процессов.
Интерпретация графика шероховатости поверхности
- Средняя шероховатость (Ra)
Этот параметр представляет собой среднее арифметическое значений отклонения абсолютной шероховатости на длине выборки. Более гладкая поверхность указывается на более низкое значение Ra.
- Средняя максимальная высота (Rz)
Rz вычисляет среднее из пяти наибольших пиков и пяти самых глубоких впадин на протяжении длины выборки. Это предоставляет информацию о общих различиях в высоте на поверхности.
- Корень из среднего квадратичного значения шероховатости (Rq)
Rq является измерением квадратного среднего квадратичного значения отклонений поверхности и вычисляется как квадратный корень из среднего квадрата значений шероховатости.
- Символ длины волны (λ)
Этот символ помогает понять узор текстуры поверхности, указывая расстояние между повторяющимися пиками или впадинами в профиле поверхности.
- Символ профиля (P)
Символ профиля, влияющий на точность измерения, представляет собой длину выборки или расстояние, на котором оценивается шероховатость поверхности.
- Символы ISO
Символы, установленные стандартами ISO, часто используются в графиках шероховатости поверхности, которые помогают пользователям понять определенные свойства текстуры поверхности. В производственном секторе эти символы предлагают стандартизированный язык для общения.
- Графическое представление
Пользователи могут мгновенно понять тип шероховатости поверхности по волновым узорам графика, которые визуально отражают характеристики поверхности. Пики и впадины отображают изменения текстуры материала.
Проблемы и достижения в области измерения шероховатости поверхности
- Задачи:
- Достижения:
- Точность и погрешность
По-прежнему сложно измерить невероятно маленькие поверхностные особенности с большой точностью и погрешностью, особенно в приложениях, где важным является тесное соблюдение допусков.
- Вариабельность методов измерения
Различные методики измерений могут вносить несоответствия, приводящие к расхождениям в рейтингах шероховатости поверхности.
- Сложная геометрия
Измерение шероховатости поверхности на сложных или изогнутых поверхностях может быть затруднительным, поскольку традиционные методы могут не давать надежных результатов.
- Влияние текстуры поверхности на измерение
Надежность данных о шероховатости поверхности может быть подвержена влиянию внутренней текстуры некоторых материалов, что может исказить результаты.
- Климатические условия
Изменения в температуре, влажности и чистоте окружающей среды могут влиять на точность и повторяемость измерений.
- Бесконтактные техники
Введение в передовые бесконтактные техники, обеспечивающие измерения шероховатости поверхности высокого разрешения без прямого контакта с материалом, такие как лазерное сканирование и оптическая профилометрия.
- 3D-метрология поверхности
Интеграция трехмерной метрологии поверхности повышает точность измерений и позволяет более полно осознать свойства поверхности.
- Машинное обучение и анализ данных
Применение методов машинного обучения к анализу данных улучшает возможность разбора и извлечения значимой информации из сложных наборов данных о шероховатости поверхности.
- Ин-ситу и мониторинг в реальном времени
Создание систем реального времени и ин-ситу, позволяющих постоянно оценивать шероховатость поверхности во время производственных процессов и оперативно вносить изменения.
- Улучшенные стандарты калибровки
Создание более надежной прослеживаемости и стандартов калибровки улучшит согласованность и надежность измерений шероховатости поверхности с использованием различных устройств.
- Достижения в нанотехнологии
Применение нанотехнологий для более точных измерений на нано- и микроуровне, обеспечивающее более полное понимание характеристик поверхности.
- Портативные и карманные устройства
Инструменты для измерения шероховатости поверхности, портативные и карманные, обеспечивающие гибкость и удобство использования в различных промышленных средах.
- Интеграция с Индустрией 4.0
Измерение шероховатости поверхности интегрируется в рамки Индустрии 4.0, обеспечивая гладкую коммуникацию систем производства и надежный контроль качества.
Применение таблицы шероховатости поверхности
Таблицы шероховатости поверхности используются во многих различных отраслях и являются неотъемлемыми для инжиниринга, проектирования, производства и контроля качества. Эти таблицы предоставляют руководство сектору производства о том, как производить различные виды поверхностей, гарантирующие желаемую текстуру для различных материалов.
Они служат стандартным методом, используемым службой контроля качества для оценки и поддержания единства продукции. Таблица помогает инженерам и дизайнерам принимать решения относительно производственных процессов и выбора материалов, что улучшает общую применимость и эстетику товаров.
Таблицы шероховатости поверхности используются в различных отраслях, включая автомобильную промышленность, медицинские изделия, электронику, микрообработку, оптику, производство линз и металлообработку, чтобы достичь строгих стандартов и максимизировать производительность в своих соответствующих сферах применения.
Заключение
Используя данный руководство, вы получили полное понимание методик, применений и стандартов, которые влияют на современный бизнес при изучении сложного мира шероховатости поверхности. Ваше знание шероховатости поверхности может помочь вам в инжиниринге, дизайне и производстве – от интерпретации таблиц до методов измерения. В современном многообразном мире таблицы шероховатости поверхности играют критическую роль в точности, последовательности и оптимальной производительности в широком спектре применений. Сложности этих таблиц становятся более простыми при использовании данного руководства.
